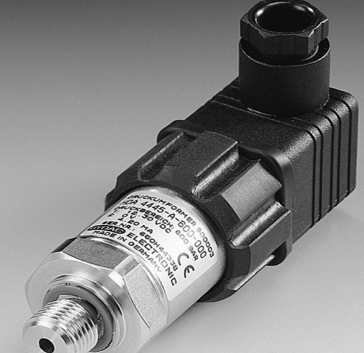

进口贺德克hydac的压力变送器图片示意

进口贺德克hydac的压力变送器图片示意

HDA 4445-A-600-000

技术数据样本册

描述：

压力变送器系列HDA 4400

有一个压力测量单元

不锈钢薄膜应变仪

膜。

输出信号4 .. 20 mA或0 .. 10 V

启用与所有测量的连接

HYDAC ELECTRONIC的控制设备

GMBH以及标准评估

系统（例如PLC控制）。

应用的主要领域是移动

或工业液压和气动。

技术数据：

输入数据

测量范围条16 40 601002504006001000 1000 1600 2000

过载压力bar 32 801202005008001000 1600 2400 3000

爆破压力杆200200300500 1000 2000 2000 3000 3000 4000

机械连接G1 / 4 A ISO 1179-2

G1 / 2 B DIN EN 837

紧固扭矩，建议20 Nm（G1 / 4）； 45 Nm（G1 / 2）

与流体机械接触的零件。连接：不锈钢

印章：FKM

输出数据

输出信号，允许的负载电阻4 .. 20 mA，2芯

*大RL

=（UB-8 V）/ 20 mA [kΩ]

0 .. 10 V，3芯

RLmin = 2kΩ

准确度根据DIN 16086，

基于终端

≤±0.5％FS典型值

≤±1％FS*大

精度，B.F.S.L. ≤±0.25％FS典型值

≤±0.5％FS*大

温度补偿

零点

≤±0.015％FS /°C典型值

≤±0.025％FS /°C*大值

温度补偿

跨度

≤±0.015％FS /°C典型值

≤±0.025％FS /°C*大值

非线性度根据DIN 16086，

基于终端

≤±0.3％FS*大

磁滞≤±0.4％FS（*大值）

重复性≤±0.1％FS

上升时间≤1 ms

长期漂移≤±0.3％FS典型值/ 年

环境条件

补偿温度范围-25 .. +85°C

工作温度范围-25 .. +85°C

储存温度范围-40 .. +100°C

中等温度范围1）-40 .. +100°C / -25 .. +100°C

 标记EN 61000-6-1 / 2/3/4

 mark2）证书编号：E318391

耐振动至

DIN EN 60068-2-6在10 .. 500 Hz

≤20克

耐冲击性符合DIN EN 60068-2-29≤100 g / 6 ms

防护等级符合DIN EN 605293）IP 65（Binder 714 M18）

IP 67-M12x1公接头

-公接头EN175301-803

其他资料

电源电压

适用时符合UL规范

8 .. 30 V直流2芯

12 .. 30 V直流3芯

-能量有限-符合符合9.3 UL 61010; 2级

UL 1310/1585； LPS UL 60950

电源电压的残留纹波≤5％

电流消耗≤25 mA

预期寿命4）>一千万次循环

0 .. 100％FS

重量〜150克
