电子压力开关特销，德国HYDAC的传感器

电子压力开关特销，德国HYDAC的传感器

EDS8446-1-0250-000

年底特销

测量范围条1 2.5 4 6 10 16 25 40

过载压力bar 3 8 12 20 32 50 80 120

爆破压力棒5 12 18 30 48 75 120180

机械连接G1 / 4 A ISO 1179-2

拧紧扭矩，建议20 Nm

与流体接触的零件传感器：陶瓷

机甲连接：1.4301

密封：FKM / EPDM

输出数据

开关量输出1晶体管输出：PNP

开关电流：工作期间：Imax≤34 mA

切换周期：> 1亿

切换点/切回点：

符合根据客户要求

开启和关闭延迟：

标准为32毫秒

（根据客户要求为8 .. 2000 ms。）

准确度根据DIN 16086，

基于终端

≤±0.5％FS典型值≤±1％FS*大

温度补偿

零点

≤±0.02％FS /°C典型值≤±0.03％FS /°C*大值

温度补偿

跨度

≤±0.02％FS /°C典型值≤±0.03％FS /°C*大值

重复性≤±0.1％FS

长期漂移≤±0.3％FS典型值/ 年

环境条件

补偿温度范围-25 .. +85°C

环境操作

流体温度范围

T6：Ta = -20 .. + 60°C

T5，T4，T100：Ta = -20 .. + 70°C

储存温度范围-40 .. +100°C

 标记EN 61000-6-1 / 2/3/4

EN 60079-0 / 11/26

EN 61241-0 / 11

EN 50303

耐振动至

DIN EN 60068-2-6在10 .. 500 Hz

≤20克

耐冲击性至

DIN EN 60068-2-27（1毫秒）

≤100克

防护等级符合DIN EN 60529 1）IP 67

防爆应用的相关数据

我M1

II 1G，1 / 2G，2G

1D

电源电压14 .. 28 V DC

*高输入电流100 mA 93 mA

*高输入功率0.7 W 0.65 W

*高内部容量33 nF 33 nF

*高内部电感0 mH 0 mH

外壳的绝缘电压2）50 V AC，具有集成的过压保护

符合符合EN 61000-6-2

认可的本质安全屏障Pepperl＆Fuchs：Z 787

Telematic Ex存货：MTL 7087

其他资料

电源电压的残留纹波≤5％

重量〜150克

注意：电源电压，过电压的反极性保

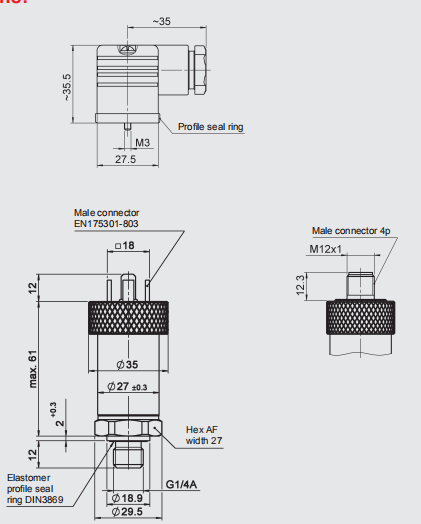

示意图册
