特点：

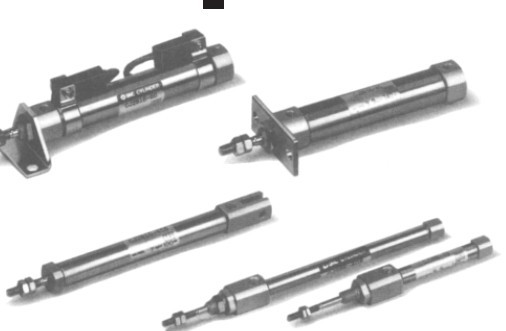

气缸 MB/MDB

- 通过变更缸盖形状，大质量减少了10％。

- 追加了带杆端金属安装件、摆动金属安装件的型号（不必再另行配备）。

- 带磁性开关（MDB-Z系列：MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q）。

气缸 MB1/MDB1

- 质量：减小10％(ø50-100行程)。

  变更了杆侧缸盖和无杆侧缸盖的形状，质量减小。

- 4面均可安装小型磁性开关。

- 磁性开关安装槽安装有拉链。

防止异物堆积（可选项）

- 带磁性开关（MDB1系列、MDB1、MDB1W、MDB1K）

规格

- 缸径(mm)：32,40,50,63,80,100,125

- 动作方式：单杆双作用

- 使用流体：空气

- 耐压试验压力：1.5MPa

- 高使用压力：1.0MPa

- 使用压力：0.05MPa

- 环境温度及使用流体温度：

  无磁性开关：-10 - 70°C（未冻结）

  带磁性开关：-10 - 60°C（未冻结）

- 给油：不要（不给油）

- 使用活塞速度：50 - 1000mm/s

- 行程长度允差：见样本

- 缓冲：气缓冲或垫缓冲

- 连接口径：1/8,1/4,1/4,3/8,3/8,1/2,1/2
