叉形遮光板

SOOF-P-FL-ST-C120-P

产品代号: 553567

发射器和接收器位于同一个壳体内，结构紧凑

· 叉隔 30 ... 120 mm

· 小可测物体直径 0.3 mm

· *大切换频率 4,000 Hz

· 2 种壳体材料，金属和聚碳酸酯

· 安装方便

CE 符号 (参见符合的标准) 根据 EU-EMV 指导原则

材料备注 符合 RoHS

测定变量 位置

测量原则 光电元件

测量方式 叉形光障

光的类型 减小系数

物体的小直径 0.4 mm

环境温度 -10 ... 60 °C

重复精度 0.03 mm

开关输出 PNP

切换元件功能 可切换

迟滞 <= 0.25 mm

*大切换频率 2,000 Hz

*大输出电流 100 mA

短路强度 脉冲调制

工作电压范围 DC 10 ... 30 V

残余纹波 10 %

无效电流 30 mA

极性容错保护 用于工作电源接口

电连接 插头

M8x1

3针

*大旋紧扭矩旋塞 0.3 Nm

尺寸 U形夹 120x60 mm

叉的间隙 120 mm

*大紧固扭矩 1 Nm ，针对内螺纹

4 Nm 针对间隙孔

3 Nm 附件

产品重量 40 g

材料信息，壳体 PC

工作状态显示 黄色 LED

设定选项 Teach-In

防护等级 IP67

绝缘电压 50 V

电泳强度 0.8 kV

耐腐蚀等级 CRC 0 - 无腐蚀影响

污染等级 3

尺寸图

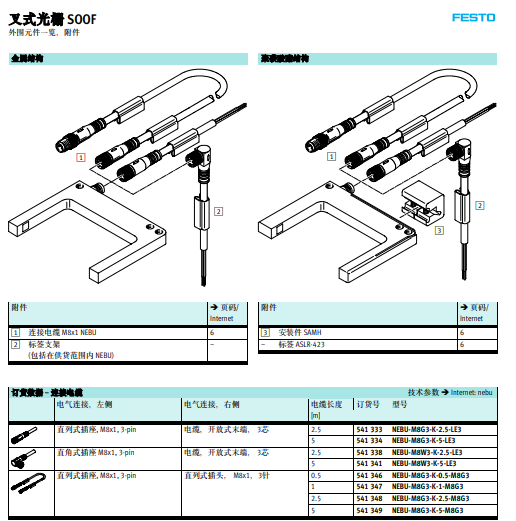

型号

 553 564 SOOF-P-FL-ST-C50-N

 553 565 SOOF-P-FL-ST-C80-P

 553 566 SOOF-P-FL-ST-C80-N

 553 567 SOOF-P-FL-ST-C120-P

 553 568 SOOF-P-FL-ST-C120-N

553 553 SOOF-M-FL-SM-C30-P

5 541 341 NEBU-M8W3-K-5-LE3

NEBU-M8G3-K-0.5-M8G3

 541 347 NEBU-M8G3-K-1-M8G3

 541 348 NEBU-M8G3-K-2.5-M8G3

541 349 NEBU-M8G3-K-5-M8G3

 553 554 SOOF-M-FL-SM-C30-N

553 555 SOOF-M-FL-SM-C50-P

 553 556 SOOF-M-FL-SM-C50-N

 553 557 SOOF-M-FL-SM-C80-P

 553 558 SOOF-M-FL-SM-C80-N

 553 559 SOOF-M-FL-SM-C120-P

553 560 SOOF-M-FL-SM-C120-N

 553 561 SOOF-P-FL-ST-C30-P

553 562 SOOF-P-FL-ST-C30-N

553 563 SOOF-P-FL-ST-C50-P

541 333 NEBU-M8G3-K-2.5-LE3

5 541 334 NEBU-M8G3-K-5-LE3

541 338 NEBU-M8W3-K-2.5-LE3
