产品资料

阀功能 单向节流功能

气动连接, 气口 1 QS-8

气动连接, 气口 2 G1/8

安装类型 具有螺纹的

具有外（内）螺纹

节流方向上的标准额定流量 475 l/min

单向节流方向上的标准额定流量 325 ... 500 l/min

环境温度 -10 ... 60 °C

装配位置 任意

整个温度范围内的工作压力 0.2 ... 10 bar

节流方向上的标准额定流量：6 -> 0 bar 720 l/min

单向节流方向上的标准额定流量: 6 -> 0 bar 610 ... 760 l/min

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压

缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

储藏温度 -10 ... 40 °C

介质温度 -10 ... 60 °C

海事分类 看证书

额定紧固扭矩 3 Nm

额定紧固扭矩的公差 ± 10 %

产品重量 32 g

材料备注 符合 RoHS

材料信息，密封 NBR

材料信息，空心螺栓 锻造铝合金

阳极氧化处理

材料信息，释放环 POM

材料信息，调节螺钉 黄铜

材料信息，摆动接头 牙铸锌

产品配套

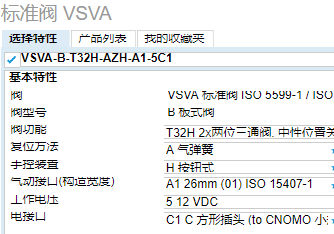

附件 电磁阀
VSVA-B-T32H-AZH-A1-5C1 #547152
