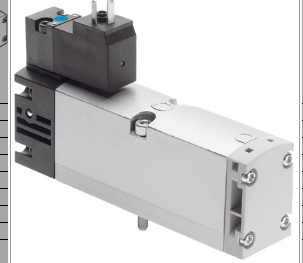

电磁阀

VSVA-B-M52-MZH-A1-2AC1

产品代号: 547200

阀功能 5/2 单电控

驱动类型 电气的

阀规格 26 mm

标准额定流量 1,100 l/min

工作压力 -0.9 ... 16 bar

设计结构 活塞滑块

复位类型 机械弹簧

防护等级 IP65

NEMA 4

额定尺寸 9 mm

排气功能 可节流

密封原则 软性

装配位置 任意

符合标准 ISO 15407-1

VDMA 24563

手控装置 推

先导类型 由先导控制

先导气源 外置的

流动方向 可反向

重叠 正重叠

信号状态显示 LED

先导压力 3 ... 10 bar

阀的流量 1,400 l/min

安装在单个底座上的阀的流量 1,100 l/min

通过气动方式连接起来的阀的流量 1,100 l/min

切换时间，关闭 56 ms

切换时间，打开 26 ms

持续通电率 100 %

线圈的特性参数 110 V AC: 50/60 Hz, 提起功耗 2.9 VA, 保持功耗 2.1 VA

许用压力波动 -15 % / +10 %

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

CE 符号 (参见符合的标准) 根据 EU low 电压 指导原则

抗震性 运输应用测试，强度等级 2 ，符合 FN 942017-4 和 EN 60068-2-6标准

耐冲击性 冲击试验，强度等级2，符合FN 942017-5和EN 60068-2-27

耐腐蚀等级 CRC 0 - 无腐蚀影响

介质温度 -5 ... 50 °C

相对空气湿度 0 - 90 %

声压等级 85 dB(A)

先导接口 符合ISO 15218

材料备注 符合 RoHS

材料信息，密封 NBR

材料信息，壳体 压铸铝

材料信息，螺丝 钢

经过电镀

先导介质 压缩空气符合ISO8573-1:2010 [7:4:4]

环境温度 -5 ... 50 °C

*大紧固扭矩, 阀安装 2 Nm

产品重量 180 g

电连接 符合DIN EN 175301-803

插头样式 C 型，符合EN 175301-803

带主电源接地

安装类型 在底座上

先导气口12 连接板规格 26 mm, 符合ISO 15407-1

先导气口14 连接板规格 26 mm, 符合ISO 15407-1

先导排气口82/84 可选

采用管道方式

非管道式

气动连接, 气口 1 连接板规格 26 mm, 符合ISO 15407-1

气动连接, 气口 2 连接板规格 26 mm, 符合ISO 15407-1

气动连接, 气口 3 连接板规格 26 mm, 符合ISO 15407-1

气动连接, 气口 4 连接板规格 26 mm, 符合ISO 15407-1

气动连接, 气口 5 连接板规格 26 mm, 符合ISO 15407-1

产品型号

VSVA-B-M52-MZD-D1-2AT1L

VSVA-B-M52-MZD-D2-1R5L

VSVA-B-M52-MZD-D2-1T1L

VSVA-B-P53AD-ZD-A1-1T1L

VSVA-B-P53C-A1-P1

VSVA-B-P53C-A2-P1

VSVA-B-P53C-D-D1-1R5L

VSVA-B-M52-MZH-A2-1AC1

VSVA-B-M52-MZH-A2-1C1

VSVA-B-M52-MZH-A2-1R2L

VSVA-B-M52-MZH-A2-1R5L

VSVA-B-P53C-D-D2-1R5L

VSVA-B-M52-MZD-D2-2AT1L

VSVA-B-M52-MZH-A1-1AC1

VSVA-B-M52-MZH-A1-1C1

VSVA-B-M52-MZH-A1-1R2L

VSVA-B-M52-MZH-A1-1R5L

VSVA-B-M52-MZH-A1-2AC1

VSVA-B-M52-MZH-A1-3AC1

VSVA-B-M52-MZH-A1-5C1

VSVA-B-M52-MZH-A2-2AC1

VSVA-B-M52-MZH-A2-3AC1

VSVA-B-M52-MZH-A2-5C1
