订货编码:1254042,FESTO机械式平行气爪

订货编码:1254042,FESTO机械式平行气爪

  • 所属分类:FESTO(费斯托)气缸
  • 浏览次数:
  • 发布日期:2019-12-09
  • 产品概述
  • 性能特点
  • 技术参数

订货编码:1254042,FESTO机械式平行气爪


产品的技术手册

平行气爪

DHPS-10-A-NC

产品代号: 1254042

尺寸 10

每个气爪夹头的行程 3 mm

*大复位精度 <= 0.2 mm

摆动气爪ax,ay轴向上的*大反冲力 < 0.5 deg

气爪夹头在Sz方向上的*大反冲 < 0.02 mm

旋转对称 <= 0.2 mm

气爪手的重复精度 < 0.02 mm

气爪指的数量 2

装配位置 任意

工作模式 双作用

气爪功能 平行

气爪力后备 关闭时

设计结构 杠杆

有导向的动作顺序

导向 普通轴承导向

位置检测 用于接近式传感器

工作压力 4 ... 8 bar

气爪的*大工作频率 4 Hz

6 bar时的*小打开时间 58 ms

6 bar时的小关闭时间 24 ms

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

耐腐蚀等级 CRC 1 – 腐蚀影响

环境温度 5 ... 60 °C

转动惯量 0.081 kgcm2

气爪夹头静态时Fz的*大扭矩 60 N

气爪静态时Mx的*大扭矩 3 Nm

气爪夹头静态时My的*大扭矩 3 Nm

气爪静态时的Mz轴向*大扭矩 3 Nm

用于导向元件的润滑周期 10 Mio SP

每个外部气爪指的*大范围 60 g

产品重量 68 g

安装类型 可选

内螺纹和定位轴套

带通孔和定位轴套

气动连接 M3

材料备注 符合 RoHS

材料信息, 盖帽 PA

材料信息,壳体 锻造铝合金

表面硬化处理

材料信息,夹钳 高合金钢, 耐腐

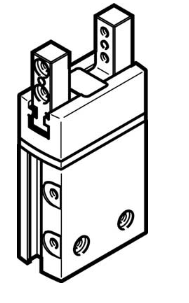

产品展示
