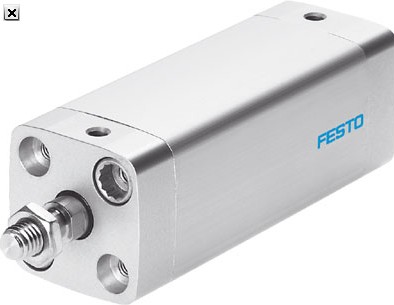

FESTO紧凑型气缸应用领域ADN-20-50-KP-A-P-A-K2

FESTO紧凑型气缸应用领域ADN-20-50-KP-A-P-A-K2

性能

越标准

• 紧凑型气缸系列 ADN/AEN

符合标准 ISO 21287

• ADN/AEN 派生型众多，其结构

紧凑，应用广泛，因而与众不同

• 得益于模块化产品系统，可根

据个性化需要配置派生型

便利

• 易于安装，安装附件齐全，可

用于几乎任何一种安装形式

• 派生型众多，灵活性较佳

• 用接近开关电子式感测位置

的性能

• 集成缓冲，用于吸收残余能量

• 具有非同一般的缓冲特性以及

的摩擦系数，使用寿命长

主要技术参数

缸径 N    20 25 32 40 50 63 80 100

气接口

 气缸    M5 M5 Gx G1/8 G1/8 G1/8 G1/8 G1/8

  KP     M5 M5 M5 G1/8 G1/8 G1/8 G1/8 G1/8

内螺纹活塞杆

  –     M6 M8 M10 M12

   K5    M5 M6 M8 M10

外螺纹活塞杆

  –   M8   M10x1.25   M12x1.25   M16x1.5

  K5    M10, M10x1.25   M10, M12   M12, M16   M16, M20, M20x1.5

负载下轴向间隙 [mm]   0.5    0.8

结构特点      活塞

                 活塞杆

                缸筒

缓冲        两端带弹性缓冲垫

位置感测   通过接近开关

安装方式      通过通孔

              通过内螺纹

                 通过附件

安装位置     任意

有效夹紧方向    从两侧

工作和环境条件

工作介质       压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作/先导介质注意事项   可用润滑介质工作 (今后须始终使用润滑介质)

工作压力 [bar]      1.5 … 10

小释放压力 [bar]    3

环境温度1) [°C]    –10 … +80

耐腐蚀等级 CRC2)    2

1) 注意接近开关工作范围

2) 耐腐蚀等级 2，符合Festo FN 940 070 标准

中度耐腐蚀能力。有可能会产生冷凝水的应用场合。用于表面装饰要求的外部可视件，与典型的工业应用场合环境气候直接接触。
