手动操作PHOENIX的交换机YS
PLC-SC-S/H - 2980733
YS
仅6.2 mm宽
浮地确认触点
螺钉连接,弹簧连接或直插式连接
PLC-RELAY集成了开关(操作: 手动),螺钉连接,安装在DIN导轨NS 35/7.5上,输入电压≤ 72 V DC
数据表的展示
操作模式 | 工作因数 |
---|---|
安装位置 | 任意 |
组装说明 | 无间距排列 |
连接名称 | 输入侧 |
---|---|
连接方式 | 螺钉连接 |
剥线长度 | 8 mm |
螺纹 | M3 |
硬导线横截面 | 0.14 mm² ... 2.5 mm² |
柔性导线横截面 | 0.14 mm² ... 2.5 mm² |
可连接导向横截面 AWG | 26 ... 14 |
连接名称 | 输出侧 |
---|---|
连接方式 | 螺钉连接 |
剥线长度 | 8 mm |
螺纹 | M3 |
硬导线横截面 | 0.14 mm² ... 2.5 mm² |
柔性导线横截面 | 0.14 mm² ... 2.5 mm² |
可连接导向横截面 AWG | 26 ... 14 |
本产品的安全须知
安全须知
•安装,使用和维护操作仅供合格的电工技术人员进行。请遵守提到的安装说明。
设置和使用时,请遵守现行的安全规定和标准,国家安全标准和一般技术规则。
可在以下位置找到技术安全功能
本文档和证书(以及其他批准书)中,
适当时)。
•为了防止机械损坏或
电气设备,将设备安装在相应的外壳中
防护等级符合IEC 60529。
•继电器模块的用户必须遵守以下规定:
接触,电气和电子设备受到的噪声排放要求。
•在高负荷下以及
感性负载,应提供保护电路
触点(例如,续流二极管,压敏电阻,电路
RC)上的负载。这样可以防止出现联轴器
设施其他元件上的干扰电压。继电器还可以延长使用寿命。
•当通过PLC卡控制PLC-R或
交流输出接近开关,监视剩余电流和小负载电流。避免配对
控制侧的电压。
2.简要说明
PLC -...- S / ...开关块允许执行
通过组合使用“手动”,“ 0”和“自动”功能
只需使用带桥的PLC-INTERFACE块
PLC可插拔。 PLC输入电压模块
可以使用≤72 V DC。切换位置
通过干触点返回“自动”。
开关模块适用于开关很少的应用,例如。调试,
测试,手动/紧急控制级别。

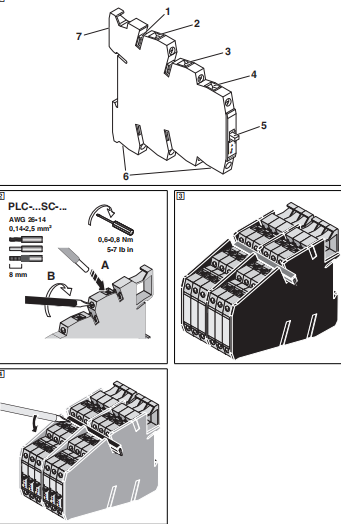

3.功能要素()
1个跳线系统触点
2输出
3“手册”条目
4“自动”输入
5手动开关
6电隔离回触点
7卡入脚
4.安装
4.1连通性
UL标志:使用经认可的铜电缆
