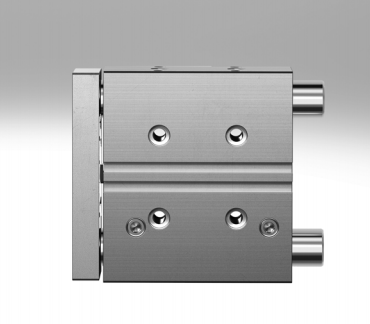

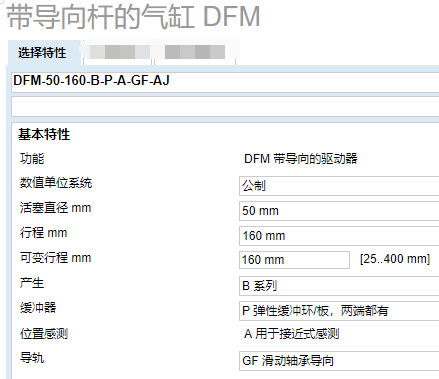

DFM-50- -B

产品代号: 534769

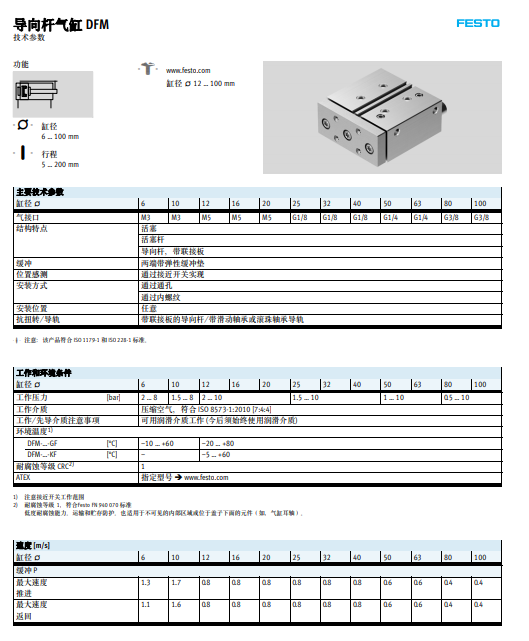

技术参数

特性 值

行程 25 ... 400 mm

活塞直径 50 mm

驱动单元的运作模式 连接轭

缓冲 P: 两端带弹性缓冲环/板

PPV: 两端带可调的气缓冲

液压缓冲器, 软性特征曲线

装配位置 任意

导向 普通轴承导向

循环滚珠轴承导向

设计结构 导向

位置检测 用于接近式传感器

派生型 耐热密封，*高可承受120°C

工作压力 1 ... 10 bar

工作模式 双作用

ATEX 类气体 II 2G

燃爆防护型气体 Ex h IIC T4 Gb

符合防爆要求的环境温度 -20°C <= Ta <= +70°C

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气

(一旦使用后要求一直使用经过润滑的压缩空气)

CE 符号 (参见符合的标准) 根据 EU-Ex 防爆指导原则 (ATEX)

耐腐蚀等级 CRC 0 - 无腐蚀影响

2 – 中等腐蚀影响

环境温度 -20 ... 120 °C

6 bar时的理论作用力，回复行程 1,057 N

6 bar时的理论作用力，进程 1,178 N

其它可用接口 参见产品图纸

气动连接 G1/4

材料备注 符合 RoHS

材料信息，盖 锻造铝合金

材料信息，密封 NBR

材料信息，壳体 锻造铝合金

材料信息，活塞杆 高合金钢, 耐腐蚀
