摆动式FESTO驱动器，带中心轴和位置检测

摆动式FESTO驱动器，带中心轴和位置检测

摆动驱动器

DSM-32-270-A-B

产品代号: 547594

技术参数

特性 值

尺寸 32

摆动角度 0 ... 270 deg

装配位置 任意

工作模式 双作用

设计结构 旋转叶片

位置检测 用于接近式传感器

工作压力 1.5 ... 10 bar

6 bar时的*大摆动频率 2 Hz

工作介质 压缩空气符合ISO8573-1:2010 [7:-:-]

耐腐蚀等级 CRC 0 - 无腐蚀影响

环境温度 -10 ... 60 °C

*大轴向力 75 N

*大径向力 200 N

6 bar时的理论扭矩 10 Nm

产品重量 1,250 g

安装类型 具有内（阴）螺纹

气动连接 G1/8

材料备注 不含有黄铜和PTFE

符合 RoHS

材料信息，驱动轴 钢

镀镍

材料信息，密封 TPE-U(PU)

材料信息，壳体 锻造铝合金

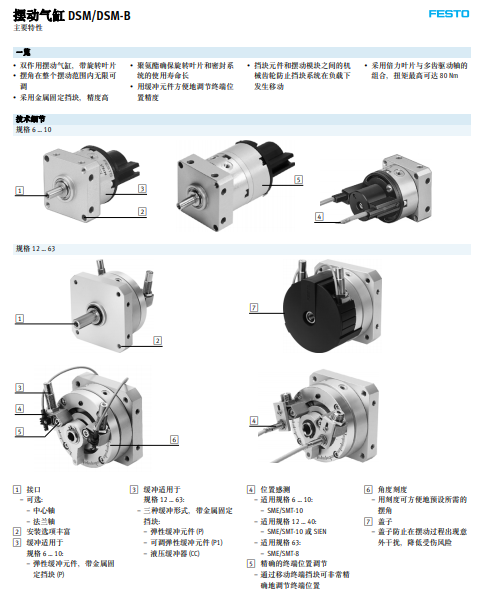

产品图片
