产品代号: 3515082

阀功能 4/3 常泄

驱动类型 手动

宽度 66 mm

标准额定流量 1,150 l/min

工作压力 0 ... 10 bar

有关操作压力的注意事项

真空运行 -0.95 到 0 不可连接至端口 3

如果是双压力运行1口的压力必须高于3口的压力

设计结构 旋转滑阀

额定尺寸 8 mm

排气功能 可节流

使用指南 只能手动驱动

密封原则 硬性

先导类型 直接

流动方向 不可逆

可自由交叠 是

切换位置指示器 带附件

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明

可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

耐腐蚀等级 CRC 2 – 中等腐蚀影响

介质温度 -20 ... 80 °C

环境温度 -20 ... 80 °C

驱动扭矩 2 Nm

产品重量 560 g

安装类型 可选

前面板安装

带通孔

气动连接, 气口 1 G1/4

气动连接, 气口 2 G1/4

气动连接, 气口 3 G1/4

气动连接, 气口 4 G1/4

材料备注 不含有黄铜和PTFE

符合 RoHS

材料信息，密封 NBR

材料信息，壳体 压铸铝

材料信息，杠杆 压铸铝

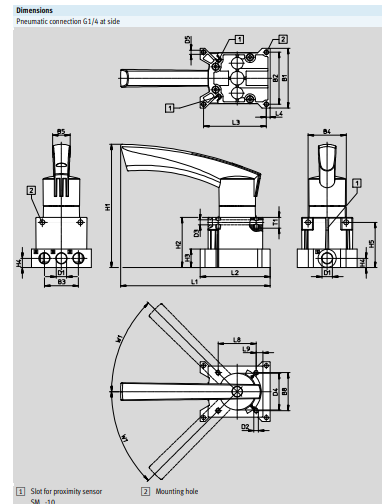

产品尺寸图片
