技术数据

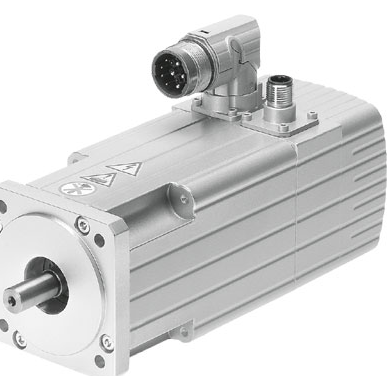

伺服马达

EMMS-AS-70-M-LS-RS

环境温度 -10 ... 40 °C

储藏温度 -20 ... 60 °C

相对空气湿度 0 - 90 %

符合标准 IEC 60034

绝缘防护等级 F

额定等级符合 EN 60034-1 S1

温度监控 PTC 电阻

防护等级 IP54

电接头系统 插头

材料备注 符合 RoHS

耐腐蚀等级 CRC 2 – 中等腐蚀影响

CE 符号 (参见符合的标准)

根据 EU-EMV 指导原则

根据 EU low 电压 指导原则

RCM Mark

c UL us - Recognized (OL)

额定电压 DC 360 V

绕组开关的类型 内部星形

极点对数 4

停转扭矩 2.56 Nm

额定转矩 2.29 Nm

*大转矩 7.75 Nm

额定摆动速度 4,100 1/min

*高速度 6,450 1/min

额定马达功率 1,061 W

额定电机电流 2.6 A

峰值电流 10 A

马达恒定 0.864 Nm/A

电压系数, 相位到相位 52.2 mVmin

相-相绕组电阻 6.71 Ohm

相-相绕组电感 13.44 mH

断电时总的转动惯量 0.611 kgcm2

产品重量 2,700 g

许用的轴向驱动轴负载 75 N

许用的径向轴负载 200 N

转子位置传感器 jue对值单圈编码器

旋转位置编码器接口 EnDat 22

旋转位置编码器测量原理 电感式

机械手位置编码器的触发器 18 Bit

MTTF, 子元件 76年, 旋转位置编码器

MTTFd, 子元件 152年, 旋转位置编码器

同款型号表

FESTO EMMS-AS-70-SK-HS-RSB

FESTO EMMS-AS-70-SK-HS-RSB-S1

FESTO EMMS-AS-70-S-LV-RS

FESTO EMMS-AS-70-S-LV-RSB

FESTO EMMS-AS-70-S-LV-RSB-S1

FESTO EMMS-AS-70-S-LV-RS-S1

FESTO EMMS-AS-70-SK-HV-RRB

FESTO EMMS-AS-70-SK-HV-RRB-S1

FESTO EMMS-AS-70-SK-HV-RR-S1

FESTO EMMS-AS-70-SK-HV-RS
