旋转方向：本泵的旋转方向为自轴侧向右旋转（顺时针方向）。

泄油：泄油管必须直接配到油箱油面下，泄油管阻力为0.03MPa。另

外，在有2个泄油口的泵时，请使用安装状态下高位置的泄油口。

流量调节：排出量调节螺栓向右旋转，排出量减少，螺栓向左旋转，

排出量增加。调节时，放松锁紧螺母进行调节，调节后用力锁紧螺母，

流量调节螺栓的转动角度和无负荷排出量Qr/min的关系，请参照右图所示。

虚线表示的数值是流量调节范围的下限值。泵 大排出量时流量调整螺栓的位置为0°。

压力调整：压力调整螺栓向右转动，压力下降，向左转动，压力上升。

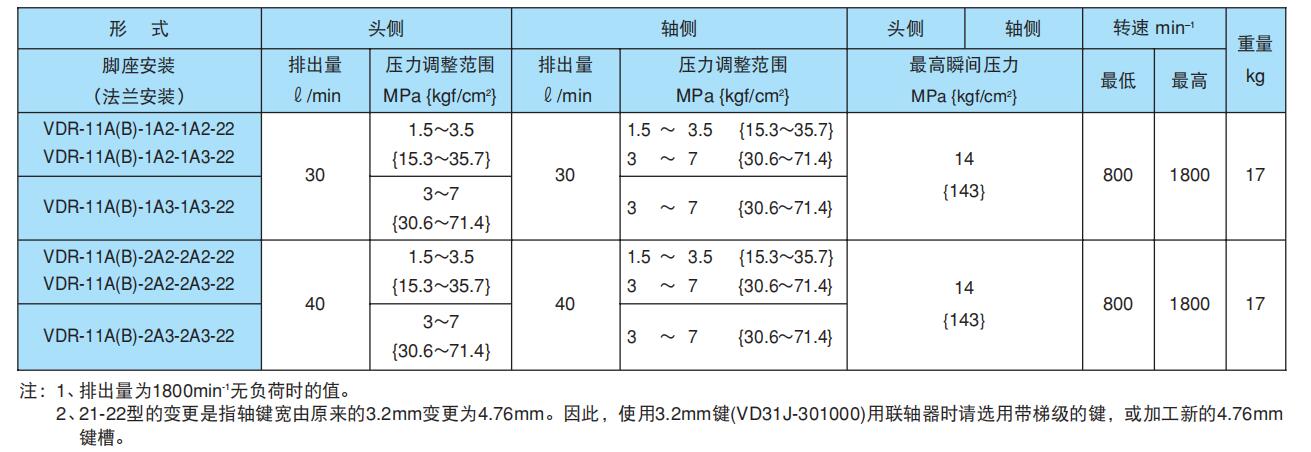

出厂时的P-Q设定（标准产品时）

流量设定=设定为产品目录指示型号的 大流量。

压力设定=设定为右表的压力。止推螺栓

止推螺栓是在本公司内安装调整时准确设定的，绝 对禁止触动。（截面

结构图参照B-11页@1）初期运行开始起动泵时，应设置泵排出口处

于无负荷状态，重复电机的起动、停止，排出泵内及配管内空气，确

认泵排出油后，为了排出回路的空气，至少继续空载运行10分钟。

（请在起动时排气困难的管道上安装排气阀。）

液压油在7MPa以下时使用相当于ISOVG32产品（粘度指数90以上），

过7MPa时，请使用相当ISOVG68产品（粘度指数90以上）优质石油类液压油。

液压油温度范围为15?60℃。起动时油温在15℃以下时应加温或压

试运转使温度到达15℃。请在环境温度为0?60℃的范围内使用。

吸油压力设定为–0.03?+0.03MPa{–0.3?+0.3kgf/cm2}吸油口的流速请在2m/sec以内。

与皮带、齿轮传动一样，应避免使用会对轴端部的径向及轴向增加负

荷的传动方式。泵轴要水平安装。

适于冲压机驱动源的紧凑、高压、大流量液压源

通过AC伺服电机控制泵的动作，实现大幅节能。

耗电量相比本公司标准单元降80%省空间

设置空间相比本公司标准单元降60%发热

将油温上升控制在室温+10℃以内的发热设计罐容量60L、21MPa压力保持时）

噪音保持21MPa压力时的动作音为60dB(A)
