为避免安全门意外关闭，类型2的开关可使用防关闭插件。当安全门

打开时，用防关闭插件替代执行器，插入安全开关中。然后，可用常

见的挂锁（多三个）确保插件不会被取下。

由此，必须进入潜在危险区域的人员（例如维护、服务或清洁人员）

的安全得到BZ。在使用防关闭插件时，开关无法发出安全（关闭）

状态信号。由此，机器意外启动的可能性被排除。

类型2的安全开关分为带锁止功能和无锁止功能两种规格类型。锁止

功能用于阻止（当存在危险时）门意外打开。由于此时执行器无法从

安全开关中拔出，因此确保门的锁闭状态，从而达到安全防护效果。

本目录中所列举的TP、STA、STP及STM系列开关为带锁止功能的类型2

的安全开关。安全开关TK也有锁止功能，但没有¶意外关闭保护功能。

它无法归入类型1或类型2的经典开关。

若通过关断机器无法直接排除危险（如随动动作），则必须使用锁止

功能。在这种情况下，锁止电磁线圈应能够无故障地通过电控启动。

这可以通过安全的静止监控器或延时装置来实现。此外，安全开关还

必须能够对磁铁的位置实施监控。

TP、STP、STM及TK系列开关配有必要的锁止监控功能，从而用于人员保护。

通常情况下，为了防止加工流程因安全门意外打开而中断，才对安

全门进行锁止。在这种情况下，不必将锁止磁铁的位置监控设于安

全回路中。

本目录中安全开关的壳体由玻璃纤维强化的热塑料制成。由于壳体材

料耐性好，防护等级高（高达IP 67），开关可在为恶劣的环境条

件下使用。上述防护等级仅适用于电气连接区域，不适用于执行头。

若应用条件要求执行头具有高负荷能力，则可以选用STM系列开关并

选配金属执行头。或直接选用标配金属执行头的STP系列开关。由此，

便可兼顾塑料壳体安全开关的经济性以及金属安全开关的坚固性。

安装安全开关时，须遵守相关规定。

安全开关的安装位置可随意选择，但必须确保，在开关工作运行期

间，其安装位置不会发生改变。此外，必须确保：必要时可随时更换

开关，而无需进行再次调整。

通过使用许可的、只能借助于工具松开的固定元件，来确保相关规定

得到满足。为避免位置发生改变，还须进行机械固定（比如通过使用定位销）。

上述要求也适用于类型1开关的挡块。此处同样需要进行机械固定。

但主要的是，必须避免发生自行松脱。此外，还必须确保，凸轮和

挡块只能安装在正确的位置上。

为阻止对开关的改动，在安装安全开关和挡块时，也可以使用安全螺钉。

通常，执行器的接近方向与供货中执行头的标准结构不

符。NM、NP、GP、TP、STA、SGP及STP系列安全开关的执行头可以

极为简单地转换至所需方向，使这个问题得以解决。

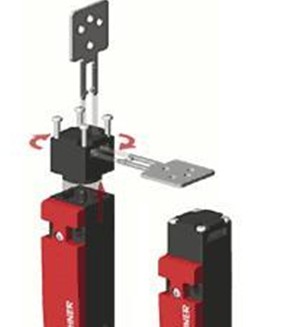

在松开四颗固定螺钉后，执行头可以90°转动。若出于防止改动的原

因，需要阻止执行头被再次取下，可使用安全螺钉将执行头固定在壳

体上。相应的固定材料，请参阅本目录中的配件章节。

此外，NM.HB系列开关还可以通过转换触发方向，使执行器只在一个

方向上进行开关。

为简化类型2开关以及执行器的安装作业，可使用安装板。可安装

在防护门上的门闩能发挥的帮助作用。借助于门闩，所有的要

求——比如对门的机械式末端限位以及执行器的精 确导向——都能得

到 佳满足。

带有电缆接口的开关上有很大的空间可用于电气连接。现代化的接线

方案越来越多地使用可插接的接口。在实施服务时，带有接插连接件

的开关可以极其迅速地更换。这可缩短停工时间

本目录中的安全开关有不同的接插件可供使用。相应的配套接插件可

装上不同长度的电缆，作为配件提供。制动钩

通过制动钩，开关可借助于磁铁锁止。制动钩直接作用于监控回路的

开关元件，在该回路中，断开触点只能在锁止状态下闭合

安全回路安全回路开关元件的位置取决于执行器及安全门的位置。这意味着，

只有当执行器同时处于开关头中时，安全回路开关元件的断开触点才能闭合。

监控回路监控回路开关元件的位置取决于执行器和安全门的位置以及电磁线圈和锁止装置的位置。

当执行器插入后，可激活开关的锁止功能。当锁止磁铁启动时，制动

钩将卡死柱塞，并触发监控回路开关元件。监控回路中的触点11-12将

闭合。安全回路开关元件的触点11-12仍然保持闭合状态。此时，安全

回路及监控回路开关元件的断开触点11-12将保持闭合，状态监控

触点23-24断开。执行器及安全门被锁止。此时，与安全回路相连的相

关设备可以启动。

在初始状态（执行器被拔出/安全门打开），所有的断开触点（此

处：21-22及41-42）均被断开。常开触点13-14闭合，发出状态信息门打

开。常开触点33-34也闭合，发出状态信息未锁止。基于开关的机械结

构，触点21-22及41-42发生意外闭合的可能性被排除

当执行器插入开关头中时，柱塞被释放。此时，常开触点13-14断开，

发出状态信息门关闭。常开触点33-34保持闭合状态，仍然发出状态信

息未锁止。断开触点21-22及41-42仍然保持断开状态。
