这些方波脉冲被CNC轴控制装置进行处理，并使CNC的轴开始

移动。在机械加工领域中，对质量、性和信号产生的要求非常高

，EUCHNER公司的手轮以其20多年经验确保满足这些要求。通过对

手轮的日常使用，人们对手轮的机械构造提出了更高的要求。带有复

式球轴承和无磨损定位的手轮为正常使用提供了 佳的前提条件。当

机器发生震动时，定位力矩可防止手轮发生不希望的错位。通过该定

位力矩以及每圈100或25个脉冲，可以准确迅速地对一个所希望的数

值进行精 确调节。除了在CNC控制的机器中对轴进行人工操作之外，

手轮还使用在医疗技术和通讯领域中。

通过将手轮的轴旋转转化成CNC控制的相应旋转，工业发展对手

轮的质量提出了新的要求。在对手轮进行操作时，只要发现手轮有旋

转位移，就会产生相应的方向脉冲。

通过磁性进行止动的手轮的在于具有绝 对无磨损和无噪音的定位。

定位是由一个磁回路产生的，在回路绕线中有100个S-N极组合。这

些组合起磁性定位作用，因而每转会产生100个定位位置。通过空气

隙而使定位是绝 对无磨损的。带有2个球轴承的手轮的轴承单元可抵

抗较高的轴向力和径向力。不同的输出级别可灵活地与所有现有控制装置相连接。

按照人体工程学原理设计的调节轮

该手轮具有与HBA系列手持操作单元中的安装形式匹配的设计

当在操作信号机和手持操作单元中同时使用一个手轮时具有优先权

定位是通过一个与一个辊子相连的径向齿盘来实现的。该辊子通过一

个弹簧被按压到齿盘中，而调节轮则被固定在它的位置上。当辊子在

齿上移动时就产生了定位力矩。

对于许多应用来说，这些每圈较少的脉冲数是足够的。在带有显

示器和位置数值描述的输入装置中，可以使用较小位置数的手轮。用

户通过所描述的数值来获得位置信息。位置的改变是通过手轮的转

动来完成的。该手轮可以进一步应用在菜单引导的应用领域中。例

如，该手轮可以用来向前/向后卷动，或者用来对预先规定的数值进

行改动和签收。由于脉冲数较小，所有手轮非常小。它们尤其适合

于可携带的应用，或者安装到电子装置的输入区域中，这些电子装

置例如有测量仪，或者是医疗技术和通讯技术领域中的电子装置。

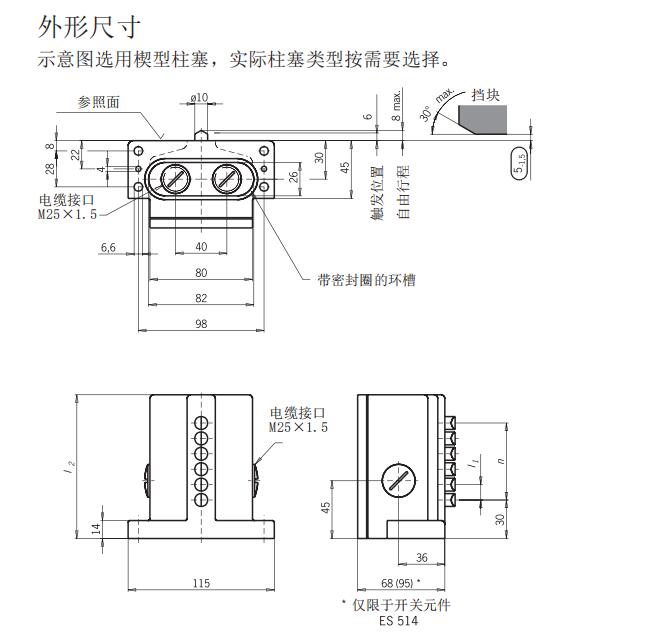

安士能组合行程开关是依据IEC60529标准，

防护等级 IP67 的要求来制造的，GPZ的防水电缆接头必须确保其达到这种要求。

下表是与安士能组合行程开关匹配的防水电缆接头的标准参数，包括螺纹规格和电缆外径。

为了触发开关，应使用带有规定斜面的安全挡块。直线型挡块通常用

于行程限制或末端位置关断。带有凹槽的凸轮尤其适用于防护门。作

为替代方案，也可使用安全门铰链ESH。

在安全门铰链ESH中，凸轮集成在开关中，所占用的空间小。付出

小的安装成本，即可对可移动的分离式保护装置进行保护。

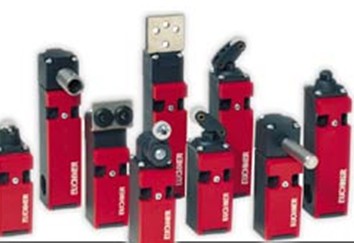

在类型2的安全开关中，执行元件与开关分离，执行元件安装在需要监

控的安全防护门的移动部分。当安全门关闭时，执行元件被插入开关

中。执行元件有不同的规格可供选用，用以配合需要监控的安全门。

本目录中所包含的NZ.VZ、NZ.VZ.VS、TZ、NX、TX及STA开关系列，可

与分离式执行元件配合使用。

通过将执行元件插入开关头中，开关元件中的断开触点将闭合。

当执行元件被拔出时，通过性的力传输，断开触点被地

断开——即便是触点由于高压电弧产生熔合也不例外。由此，可确保

当安全门打开时，机器或设备被电源断开而无法启动。

NZ.VZ及TZ系列开关的执行器由多层弹簧钢芯制成，钢芯上有通过压力

注塑的耐磨塑料。由于弹簧钢芯由三层材料组成，因此，在发生负荷

时，钢芯不会发生断裂。对于不同的应用情况，如旋转门和推拉门，有

直线型执行器或带角度的执行器可供使用。带角度的执行器是具有弹力

的执行器，在插入开关内部的执行头中时，执行器将自行调整角度。这

种执行器适用于半径在165 mm以上的铰链门。对于推拉门以及转动半

径足够大（> 1000 mm）的转门，可以使用直线型执行器。

若需要门关上后插销有一定的活动距离，可使用具有行程的执行器。

使用此执行器时，门可在关闭状态下向触发方向稍稍移动。当防护门

采用橡胶缓冲器作为挡块时，这一点具有重要意义。借助于带随动功

能的执行器，可以减小被挤压在一起的橡胶缓冲器的永 久性压力。由

此，可解除开关头以及门机械结构受到的负荷。

安全开关中使用的主要是缓动式开关元件。其断开行程直接取决于执

行器的位置。执行器运动的距离越远，开关元件断开得越大。

因此，执行器的行程与开关元件中开关触点的行程呈现直接比例关

系。从开关行程图中可看出：从哪个点开始，开关元件将由闭合状态

转换至断开状态。

使用快动式开关元件时，开关将在某个确定的点上，由完全闭合状态转

换至完全断开状态。因此，它与缓动式开关的不同之处在于：开关点处

在某个已定义的位置上。快动式开关元件的典型特征是具有开关延时。

开关元件中使用断开触点。断开触点具有特殊的构造，以确

保开关触点始终能够被断开。即便是产生熔合的触点，也能在外

部触发力作用下断开。

所有开关元件的共同点是，它们至少配有一个断开触点。由于使

用双回路可增加安全性，因此，通常使用两个断开触点。这种双

通道结构可确保：当某一通道或控制回路（例如：在机器线路中）发

生故障时，通过个通道，锁止功能仍然能够得到BZ。
