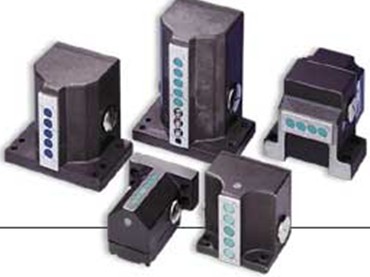

安士能感应式组合开关结构原理，MP-A-L-R0-GN-00-112375

安士能感应式组合开关结构原理，MP-A-L-R0-GN-00-112375

常闭触点以NC表示，常开触点以NO表示。数字表示可供使用的触点

数量。NC后的符号表明，此常闭触点为断开触点。总体解释：

该开关配有一个常闭触点和一个常开触点，其中常闭触点为断开触点。

对于NZ.VZ系列的开关，可以通过在开关头上使用保护板的方法，获

得更好的防止旁路的效果。由此，几乎再也无法反向打开开关头，对

开关实施改动操作。

为避免安全门意外关闭，类型2的开关可使用防关闭插件。当安全门

打开时，用防关闭插件替代执行器，插入安全开关中。然后，可用常

见的挂锁（多五个）确保插件不会被取下

由此，必须进入潜在危险区域的人员（例如维护、服务或清洁人员）

的安全得到BZ。在使用防关闭插件时，开关无法发出安全（关闭）

状态信号。由此，机器意外启动的可能性被排除。

类型2的安全开关分为带锁止功能和无锁止功能两种规格类型。锁止

功能用于阻止（当存在危险时）门意外打开。由于此时执行器无法从

安全开关中拔出，因此确保门的锁闭状态，从而达到安全防护效果。

本目录中所列举的NZ.VZ.VS、TZ、TX及STA系列开关为带锁止功能的

类型2的安全开关。

若通过关断机器无法直接排除危险（如随动动作），则必须使用锁止

功能。在这种情况下，锁止装置上的锁闭磁铁应能够无故障地通过电

控启动。这可以通过静止监控器或安全的延时装置来实现。此外，安

全开关还必须能够对磁铁的位置实施监控。

TZ、TX及STA系列开关配有必要的锁止监控功能，从而用于人员保护。

通常情况下，为了防止加工流程因安全门意外打开而中断，才对安

全门进行锁止。在这种情况下，不必将锁止磁铁的位置监控设于安

全回路中。适用于这种应用情况的是NZ.VZ.VS、TZ、TX及STA系列的安全开关。

N1A、NB、NZ及TZ系列安全开关的壳体由压铸轻质合金制成，表面涂

有阳极氧化涂层。由于壳体材料耐性好，防护等级高（高达IP 67），

开关可在为恶劣的环境条件下使用。上述防护等级仅适用于电气连

接区域，不适用于执行头。

安装安全开关时，须遵守相关规定（比如：标准EN 1088 机器安全 - 与

分离式保护装置配合使用的锁紧装置 - 关于构型及选择的指导原则）。

安全开关的安装位置可随意选择，但必须确保，在开关工作运行期

间，其安装位置不会发生改变。此外，必须确保：必要时可随时更换

开关，而无需进行再次调整。

通过使用许可的、只能借助于工具松开的固定元件，来确保相关规定

得到满足。为避免位置发生改变，还须进行机械固定（比如通过使用定位销）。

上述要求也适用于类型2开关的执行器以及类型1开关的挡块。此处同样

需要进行机械固定。但主要的是，必须避免发生自行松脱。此外，

还必须确保，凸轮和挡块只能安装在正确的位置上。

为阻止对开关的改动，在安装安全开关和挡块时，也可以使用安全螺钉。

为简化类型2开关以及执行器的安装作业，可使用安装板。可安装

在防护门上的门闩能发挥的帮助作用。借助于门闩，所有的要

求——比如对门的机械式末端限位以及执行器的精 确导向——都能得

到 佳满足。

通常，执行器的接近方向与供货中执行头的标准结构不

符。NZ、TZ、NX、TX及STA系列安全开关的执行头可以极为简单地

转换至所需方向，使这个问题得以解决。

在松开四颗固定螺钉后，执行头可以90°转动。若出于防止改动的原

因，需要阻止执行头被再次取下，可使用安全螺钉将执行头固定在壳

体上。相应的固定材料，请参阅本目录中的配件章节。

安全开关TZ可安装在众多不同的位置上。此开关通常被平躺安装在

机器顶板上，或在执行头处于悬挂的状态下安装。安装方式取决于：

是否需要将开关安装在受到保护的位置上，从而防止改动操作；或者

需要将开关安装在易于触及之处，以便能从设备内部触及到紧急逃离

开锁装置。

图示表明，执行头的安装在程度上受到开关安装方式的影响。在此

处，无法将所有的安装方式列举出来，因为执行头可以90°转动。这可

产生许多不同的安装方式。每种应用情况都有一种合适的安装方式。

带有电缆接口的开关上有很大的空间可用于电气连接。

现代化的接线方案越来越多地使用可插接的接口。在实施服务时，带有

接插连接件的开关可以极其迅速地更换。这可缩短停工时间。

安全开关NZ及TZ有不同的接插连接件可供使用。除了相应的配合插头

外，该开关的配件中还包括预制的电缆。

通过制动钩，开关可借助于磁铁锁止。制动钩直接作用于监控回路的

开关元件，在该回路中，断开触点只能在锁止状态下闭合（参阅意外关闭保护功能）。

安全回路开关元件的位置取决于执行器及安全门的位置。这意味着，

只有当执行器同时处于开关头中时，安全回路开关元件的断开触

点才能闭合。

监控回路开关元件的位置取决于执行器和安全门的位置以及磁铁和锁止

装置的位置。即：只有当插销插入开关头，且锁止磁铁通过电控被启动

时，锁止装置及监控回路开关元件的断开触点才能闭合。
