在初始状态（执行器被拔出/安全门打开），所有的断开触点（安

全回路及监控回路）均被断开。各常开触点23-24闭合，发出状态信息

门打开，未锁止。基于开关的机械结构，监控回路开关元件触点发生意

外闭合的可能性被排除（参阅 意外关闭保护功能）。

当执行器插入开关头中时，柱塞被释放。安全回路开关元件的触点

11-12闭合，触点23-24断开。监控回路开关元件的触点11-12仍然保持

断开状态，监控回路开关元件的辅助触点23-24保持闭合状态。

当执行器插入后，可激活开关的锁止功能。当锁止磁铁启动时，制动

钩将卡死柱塞，并触发监控回路开关元件。监控回路中的触点11-12

将闭合。安全回路开关元件的触点11-12仍然保持闭合状态。此时，

安全回路及监控回路开关元件的断开触点11-12将保持闭合，两

个辅助触点23-24断开。执行器及安全门被锁止。分配至安全回路的

设备可以启动。

TX系列开关标配一个红色及一个绿色的LED。按照开关设计的不同，

有预接线的LED开关供客户选择。

剖面图显示了安全开关TX的三种开关状态：STA系列开关的功能原理相同。

在初始状态（执行器被拔出/安全门打开），所有的断开触点

（此处：21-22及41-42）均被断开。常开触点13-14闭合，发出状态信

息 门打开 。常开触点33-34也闭合，发出状态信息未锁止。基于开关

的机械结构，触点21-22及41-42发生意外闭合的可能性被排除（参阅

意外关闭保护功能）。

当执行器插入后，可激活开关的锁止功能。当锁止磁铁启动后，常开触

点33-34将断开，发出状态信息已锁止。常开触点13-14仍然发出状态信

息门关闭。在锁止磁铁启动时，断开触点21-22及41-42闭合。执行

器及安全门被锁止。此时，与安全回路相连的相关设备可以启动。

锁止装置用于确保：当安全门打开时，锁止元件（磁铁柱塞）无法进

入锁止位置。锁止装置的这种结构上的特征，在BGI 575 中也称为意

外关闭保护功能。

我们的安全开关中所使用的开关元件配有各自的编号。根据开关类型

的不同，可选用不同的开关元件。下面的概览图说明了各编号所代表

的开关元件。

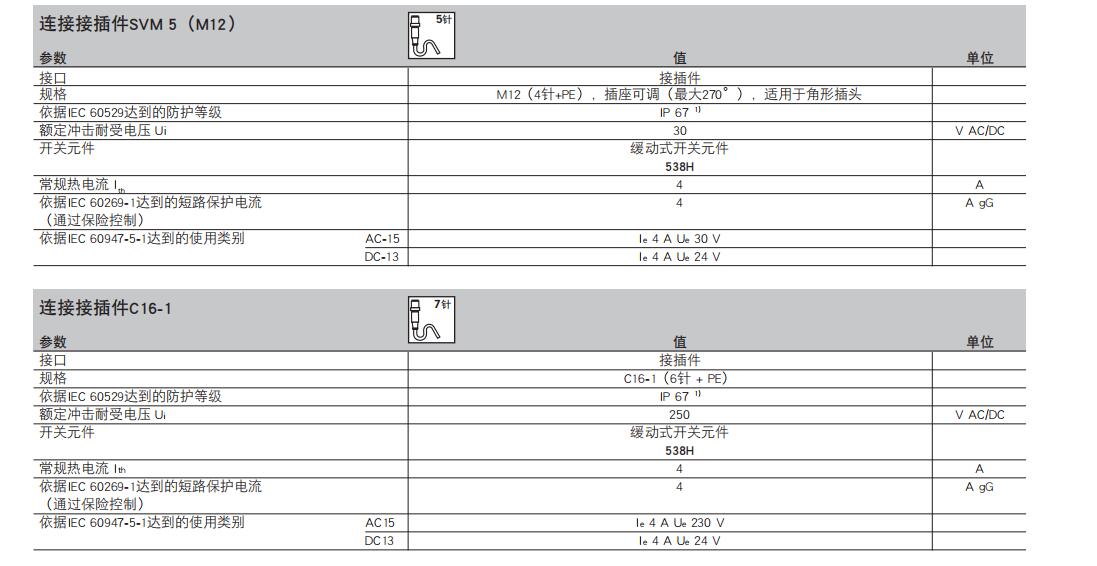

某些开关元件的编号中含有一个H（如528H）。这种开关元件配有一

个H型触桥。由于这种开关具有更小的接触电阻，因此也能够对1 mA

以上的小电流实施的开关操作。

安装时，安全开关和执行器必须协调好。执行器必须通过机械固

定进行安装，比如通过使用（执行器附带的）安全螺钉或通过焊

接、铆接或使用销钉进行安装固定。

禁止将安全开关用作挡块。

应将安全开关安装在易于更换之处。

必须依据机器设计标准实施危险分析。必须依据C类标准或标准EN

954-1及其后续标准，对危险区域实施评级。之后，必须依据评级

以及标准DIN EN 1088的要求选择安全开关。

为达到分离距离，必须遵守尺寸图中所标示的凸轮间距（参阅技

术参数、开关行程图）。执行元件（如凸轮-行进直尺），必须依

据标准EN 1088进行机械固定，即：通过铆接、焊接或其它措施防止松脱。

禁止将安全开关用作挡块。

必须确保：在安全开关完成设置后，机械固定状况保持不变。

必须确保：能够在不重新实施设置的情况下更换安全开关。

安全开关用于满足人员保护的功能要求。安装不当或改动开关可能导

致人员严重受伤。

在安装、使用和维护前，请务必阅读使用说明书。此外，还须注意：

禁止旁路（跨接触点）、转开、移除安全开关，或通过其它方式使开关失效。

类型2的安全开关仅允许通过牢固连接在保护装置上的特别的执行器来触发。

安装及电气连接仅允许由经的人员来实施。

禁止将安全开关和执行器用作挡块。

禁止更换安全开关的开关元件。

禁止在有危险的区域使用带锁闭磁铁的NZ.VZ.VS和TZ系列安全开关。

若安全开关发生损坏或磨损，必须更换整个开关。
