电子式凸轮开关：

电子式，而非机械式

取代机械凸轮开关、多个限位开关和齿轮限位开关

浮动式凸轮

多达 16 个开关可编程点

多达 14 路开关量输出

多达 6 路模拟量输出

多圈适用性

易于操作

PAX001-F160-6I14E2-B14

评估单元

电子凸轮操纵开关组, 可自由定位, 安装简单, 简单的操作软件, 抗扰性强，对环境干扰不敏感, 可现场安装

PAX001-USD-CARD

Micro SD 内存卡, 配置数据的内存卡, 带 PAX001 配置软件

PMI360D-F130-R2-V15

感应测角系统

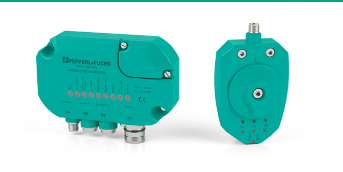

评估单元 PAX001-F160-6I14E2-B14

可自由定位

安装简单

简单的操作软件

抗扰性强，对环境干扰不敏感

可现场安装

产品阐述

电子凸轮操纵开关组

通用规格

接通延时 10 s

数据存储 标准 Micro SD 闪存卡

编程 通过内部 MS-WindowsTM 软件（设备被检测为外部闪存驱动器）。

指示灯/操作方法

状态指示 8 LED ， 红色 和 黄色

电气技术规格

工作电压 20 ... 30 V DC (SELV/PELV)

空载电流 ≤ 90 mA （无传感器）

接口

接口类型 USB 2.0 用于 参数化工具

输入

输入类型 RS 232 接口 用于 感应测角系统

开关输出

输出类型 12 开关输出，PNP，带短路/过载保护

2 高功率 PNP 输出，无短路保护

工作电流 开关输出： ≤ 250 mA ，总计 ≤ 1,5 A

高功率输出： ≤ 1,5 A ，总计 ≤ 2,2 A

短路保护 脉冲式

模拟量输出

输出类型 6 电流输出 4 ... 20 mA （电流吸收器）

负载电阻器 ≤ 600 Ω 在 24 V DC 时

遵守标准和指令

符合标准

标准 EN 61000-4-2：2009，EN 61000-4-3：2006 + A1:2008，EN 61000-4-4：2004，EN 61000-4-5：2006，

EN 61000-4-6：2009，EN 55011：2009，EN 61000-6-2：2005，EN 61000-6-4：2007

环境条件

环境温度 -25 ... 70 °C (-13 ... 158 °F)

存储温度 -25 ... 85 °C (-13 ... 185 °F)

机械规格

连接类型 X1，M23 连接器

X2，M12 x 1 插座

X3，M12 x 1 插座

X4，M12 x 1 连接器

外壳材料 PBT

防护等级 IP65

一般信息

注意 X1 和 X2 处的缆线长度：长 30 m

X3 和 X4 处的缆线长度：长 2 m

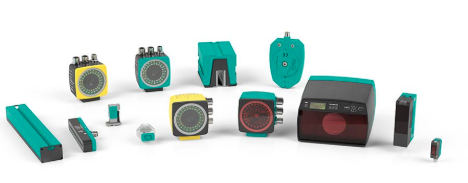

• 电感式定位系统

可提供用于*确检测线性运动和旋转的各种工业定位系统。我们的电感式定位系统可耐受外部污染。需要连接您的控制器？我们的电感式定位系统提供可配置的输出和数据接口。



• 测距传感器

倍加福的测距传感器利用脉冲测距技术 (PRT) 的光学概念。凭借现代化的 PRT，距离可达 300 m，*确度可轻松达到 0.1 mm。



• 位置编码系统 (WCS)

对于较长行程路径上的定位，位置编码系统 (WCS) 在具有弯曲、切换点、上倾或下倾的系统中能发挥出色的表现。WCS 的测量长度达 327 m，适用于仓储、物流行业和自动传送带系统、起重机定位、电梯等应用中的位置检测……



• 数据矩阵定位系统 (PXV, safePXV)

数据矩阵定位系统使用数据矩阵码，这些代码并排排列在用作信息载体的码带上。基于现代二维摄像头技术的读头可读取这些二维码并评估在 X 轴、Y 轴和 Z 轴方向上的准确位置，远可达 100,000 米。作为安全型号，“safePXV”定位系统首次实现了安全级别“SIL 3/PL e”，并且只使用一个传感器。



• 位置导引视觉系统 (PGV, safePGV)

多功能 PGV 摄像头能同时扫描和处理来自三个不同的地面安装式触发器的数据：纯色“行程路径”导引色带、高分辨率*对定位带和用于触发决定的控制代码（识别）段。15 mm x 15 mm 的数据矩阵控制代码方块也安装在导引色带旁，可以触发转向、停止和启动等操作。作为安全型号，“safePGV”定位系统首次实现了安全级别“SIL 3/PL e”，并且只使用一个传感器。

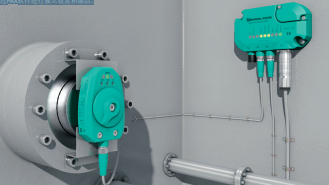

• 电子凸轮开关控制器 (PAX)

PAX 是一种非接触式电子凸轮开关控制器，与 PMI 电感式角度传感器一起使用。无需昂贵、耗时的机械凸轮，轻松采集机器主轴的位置！通过直观、集成的软件配置多达 14 个开关量输出和 6 个模拟量输出。
