产品资料

产品阐述

增量旋转编码器

通用规格

检测类型 光电采样

脉冲计数 *大 2500

电气技术规格

工作电压 5 V DC ±5%

空载电流 *大 150 mA

输出

输出类型 RS 422，增量式

负载电流 *大值/通道 20 mA ，持续短路保护

输出频率 *大 160 kHz

上升时间 100 ns

断电延时 100 ns

连接

连接器 类型 9416 (M23)，12 针 或 类型 42306 (M16)，6 针

电缆 ∅6 mm，5 x 0.38 mm2，0.5 m

符合标准

防护等级 DIN EN 60529，IP50

气候测试 DIN EN 60068-2-78 ，无冷凝

发射干扰 EN 61000-6-4:2007/A1:2011

抗扰度 EN 61000-6-2:2005

耐冲击性 DIN EN 60068-2-27，100 g，3 ms

抗振性 DIN EN 60068-2-6，10 g，10 ... 2000 Hz

和证书

UL cULus ，一般用途，2 类电源

环境条件

工作温度

玻璃圆盘 -20 ... 70 °C (-4 ... 158 °F)

塑料盘 -20 ... 60 °C (-4 ... 140 °F)

存储温度

玻璃圆盘 -40 ... 70 °C (-40 ... 158 °F)

塑料盘 -40 ... 60 °C (-40 ... 140 °F)

机械规格

材料

外壳 铝粉末涂层

法兰 3.1645 铝

轴 不锈钢 1.4305 / AISI 303

质量 大约 220 g

旋转速度 *大 10000 min -1

惯性力矩 ≤ 5 gcm2

起始扭矩 ≤ 1,5 Ncm

轴负载

轴向 30 N

径向 50 N

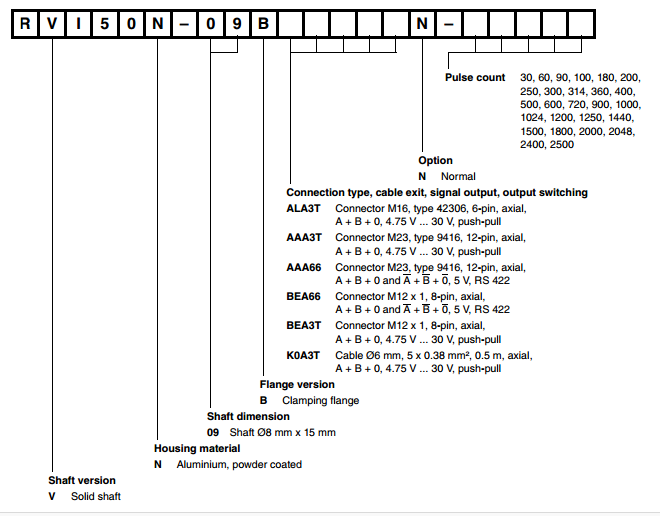

产品图片
