德国SICK增量型编码器，书面报价

德国SICK增量型编码器，书面报价

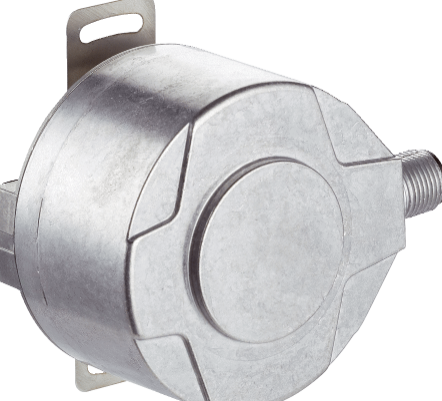

产品型号

DFS60E-BDEC00500订货号: 1054332

技术参数

显示全部 隐藏全部

性能

每转的脉冲500

测量步距90° 每圈的电/脉冲

测量脉冲宽度偏差，非“二进制”脉冲数± 0.2°

误差限值± 0.3°

初始化时间40 ms

接口

通讯接口增量式

通信接口详情HTL / Push pull

信号通道数量6 通道

电气参数

连接类型插头, M12, 8 针, 径向

工作电流40 mA

功耗≤ 0.5 W (无负荷)

供电电压10 V ... 32 V

负载电流≤ 30 mA

输出频率≤ 300 kHz

参考信号，数量1

参考信号，位置90°, 电气，与 A 和 B 进行逻辑连接

极性反接保护✔

输出端短路保护✔ 1)

MTTFd：危险故障间隔时间300 年 (EN ISO 13849-1) 2)

1) 与另一个通道、US 或 GND 短路，*大允许时间 30 s.

2) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环

境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.

机械参数

机械规格盲孔空心轴

轴直径10 mm

重量0.2 kg

材料、轴金属

材料，法兰铝

材料、外壳压铸铝

启动转矩0.8 Ncm (+20 °C)

工作转矩0.6 Ncm (+20 °C)

允许静态/动态轴向轴位移± 0.5 mm / ± 0.2 mm

允许静态/动态径向轴位移± 0.3 mm / ± 0.1 mm

工作转速≤ 6,000 min⁻¹ 1)

转动惯量40 gcm²

轴承使用寿命3.6 x 10^10 转

角加速度≤ 500,000 rad/s²

1) 自发热为 3.3 K/1,000 rpm，设计工作温度范围时注意.

环境参数

电磁兼容性根据 EN 61000-6-2 和 EN 61000-6-3

外壳防护等级

IP67, 外壳侧，插头连接 (根据 IEC 60529 标) 1)

IP65, 轴侧 (根据 IEC 60529 标准)

允许相对湿度90 % (光学扫描元件不允许冷凝)

运行温度范围0 °C ... +85 °C

储存温度范围–40 °C ... +100 °C, 无包装

抗冲击能力50 g, 6 ms (根据 EN 60068-2-27)

抗振能力20 g, 10 Hz ... 2,000 Hz (根据 EN 60068-2-6)

产品型号

DFS60B-T8CL02048 DFS60B-TECC05000 DFS60B-BDEL04096 DFS60E-BCEK01024

 DFS60E-BCEN01024 DFS60E-BZAC0-S01 DFS60B-TEEC01024 DFS60B-TEEC00400

DFS60B-BHCK04096 DKS40-A5M01000 DKS40-E5L00040 DFS60B-BDEA04000

 DFS60B-T4EK05000 CKS36-AFB80010  ARS60-G4A32768 DFS60B-S1AA04096

TTK70-AXA0-K02  AFS60B-S4AL008192 DFS60B-BEEA00010 DFS60E-S4EA01250
