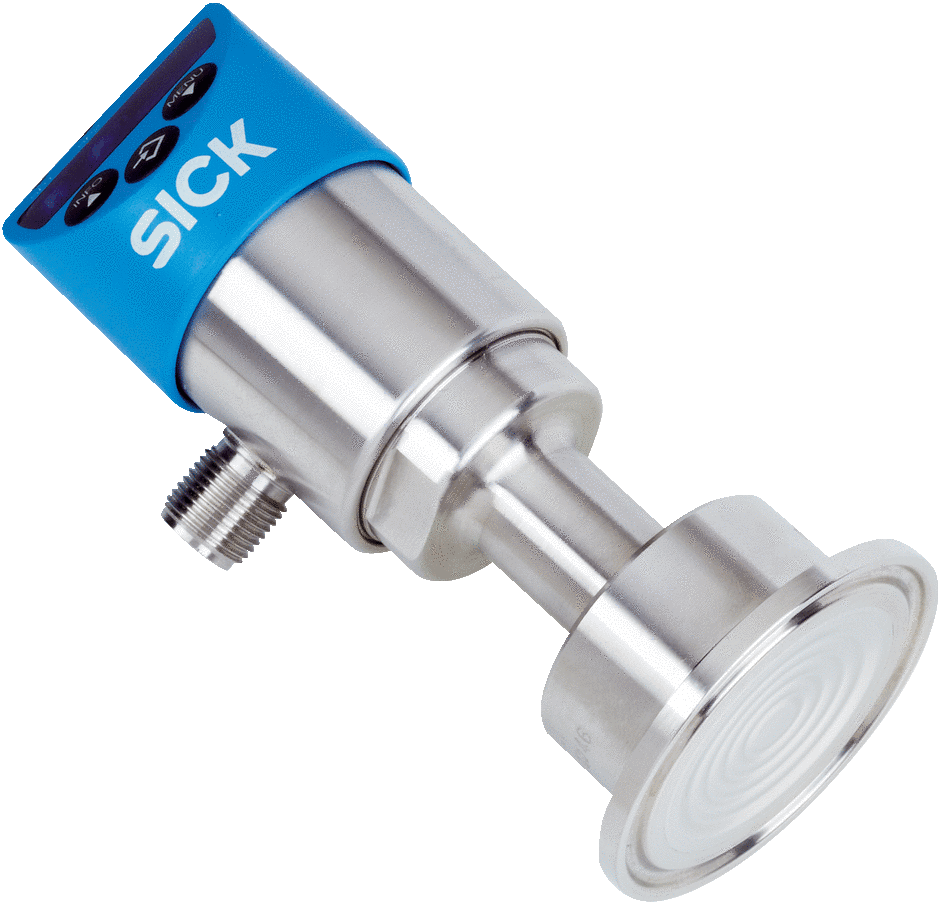

进口德国SICK的压力传感器图示及特点

进口德国SICK的压力传感器图示及特点

技术

全部

产品特点

介质 液体和气体

压力类型 表压

压力单位 bar

测量范围 0 bar ... 2.5 bar

过压保护 2 层

工艺过程温度 –20 °C ... +125 °C, 可在*高 +150 °C 温度下运行 1 h

*大加载 RA ≤ 0.5 kΩ

零点补偿 *大 + 3% 量程

输出信号 1 x PNP + 4 mA ... 20 mA

外壳可旋转

显示屏与带电气连接的外壳间*大旋度：330 °

外壳与过程连接*大旋度：320°

显示屏

14 段蓝色 LED 显示，4 位，高 9 mm，180° 电子反转显示

精度：≤ 1% 量程 ± 1 位

刷新率：1000、500、200 和 100 ms（可调）

机械/电子参数

过程接口 卫生级 G 1

接液部件 1.4435 / 316L 不锈钢

内部导压液 医用白油，符合 CFR 172.878 和 21 CFR 178.3620(a) 标准，满足 FDA、 USP、EP、JP 等卫生要求

外壳材料 下部：304 不锈钢, 塑料头：PC + ABS, 按钮：TPE-E, 显示窗口：PC

连接类型 圆形插头连接器 M12 x 1，4 针

供电电压 15 V DC ... 35 V DC

电流消耗 *大 70 mA

总电流消耗 *大 320 mA（包含开关电流）

电气安全性

外壳防护等级：III

过压保护：40V DC

短路保护：QA、Q1、Q2 至 M

极性反接保护：L+ 至 M

绝缘电压 500 V DC

CE 电磁兼容性指令：2004/108/EC、EN 61326-2-3

密封件 接液部件：EPDM

外壳防护等级 IP65 / IP67

外壳防护等级：III ✔

性能

非线性度 ≤ ± 0.5 %, 量程（*佳拟合直线，BFSL），符合 IEC 61298-2 标准

准确度 ≤ ± 1 % 量程

设置开关量输出灵敏度 ≤ ±0.5% 量程

过度状态持续时间 3 ms

长期运行稳定性：漂移/年 ≤ ± 0.2 % 量程 符合 IEC 61298-2 标准

额定温度范围内的温度系数 典型的零点温度系数：0 °C ... 20 °C 温度范围时：0.7% 量程/10 K；20 °C ... 80 °C 温度范围时：0.2% 量程/10 K。

典型的量程温度系数：0 °C ... 80 °C 温度范围时：0.1% 量程/ 10 K

额定温度范围 0 °C ... +80 °C

环境参数

环境温度 –20 °C ... +80 °C

储存温度范围 –20 °C ... +80 °C

相对湿度 45 % ... 75 %

冲击负荷 50 g，符合 IEC 60068-2-27 标准（机械冲击）

振动负荷 10 g，符合 IEC 60068-2-6 标准（共振振动）

产品型号

DOL-1204-L02MNI DOL-1204-L05MNI DOL-1204-L10MNI DOL-1204-L25MNI

 DOL-1205-G02MNI DOL-1205-G05MNI DOL-1205-G10MNI DOL-1205-G25MNI

DSL-1204-G0M6NI DSL-1204-G02MNI DSL-1204-G05MNI DSL-1204-B0M6NI

DSL-1204-B02MNI DSL-1204-B05MNI PBS-RB025SF2FSNAMAPBS-CB010SG1SSNFMALFV330-XXGBVX8R1700

 TBS-1GSN43506ZM TBS-1GSN23506ZM TBS-1FSN43506ZM TBS-1FSN23506ZM

PHT-RB010E540S0AMS0PHT-RB4X0E540S0AFT0PFT-SRB4X0AG1NEAAMPBS-RB060SGESSSA

MAPBS-RB160SGESSSAMAPHT-RB016ST10S0VMZ0LBV311-XXAGGRVMX
