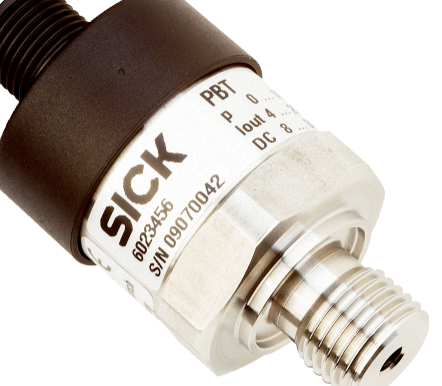

供应SICK压力传感器PBT-RB010SG2SS0AMA0Z

供应SICK压力传感器PBT-RB010SG2SS0AMA0Z

显示全部资料

产品特点

介质 液体和气体

压力类型 表压

压力单位 bar

测量范围 0 bar ... 10 bar

工艺过程温度 0 °C ... +80 °C

输出信号 4 mA ... 20 mA，2 线制

特性 无

机械/电子参数

过程接口 G ¼ 内螺纹

接液部件

压力连接件：316L 不锈钢

压力传感器：316L 不锈钢（0 bar ... 10 bar 表压，13-8 PH 不锈钢）

内部导压液 硅油（仅适用于测量范围 < 0 bar ... 10 bar 和 ≤ 0 bar ... 25 bar 绝压）

压力端口 Standard

外壳材料 316L 不锈钢

连接类型 圆形插头连接器 M12 x 1，4 针，IP67 外壳防护等级

供电电压 输出信号为 4 mA ... 20 mA 和 0 V ... 5 V 时，电源电压为 8 V DC ... 30 V DC, 当输出信号 0 V ... 10 V 时，14 V DC ... 30 V DC

8 V DC ... 30 V DC 1)

电流消耗

电流输出信号电流（较大 25 mA）

电压输出电流较大 8 mA

电气安全性

过压保护：32 V DC， 4 mA ... 20 mA 输出时为 36 V DC

短路保护：QA 至 M

极性反接保护：L+ 至 M

外壳防护等级：III

绝缘电压 500 V DC

CE 压力设备指令：2014/68/EU, 电磁兼容性指令：2014/30/EU 和 EN 61326-2-3

重量传感器 大约 80 g

密封件 无密封件

外壳防护等级 IP67

外壳防护等级：III ✔

参考条件 参考条件：符合 IEC 61298-1 标准

MTTF 815 年

1) 根据 UL 1310 / UL1585（CEC 或 NEC）要求，压力变送器电源必须使用符合 UL/EN/IEC 601010-1

标准 9.3 节要求的限能电路或符合 UL/EN/IEC 60950-1 或 Class 2 的 LPS。电源必须能在 2000 m 以上的海拔正常工作，以防压力变送器在高于这一海拔的情况下使用。.

性能

非线性度 ≤ ± 0.5 %, (Best Fit Straight Line, BFSL) according to IEC 61298-2

准确度 ≤ ± 1 % 量程

零点信号调整精度 ≤ 0.5% 典型值，≤ 0.8% 较程值（非线性度 0.5%）

滞后 ≤ 0.16 % 量程

不可重复性 ≤ 0.1 % 量程

过度状态持续时间 < 4 ms

信噪比 ≤ 0.3 % 量程

长期运行稳定性：漂移/年 ≤ 0.1 % 量程符合 IEC 61298-2 标准

额定温度范围 0 °C ... +80 °C

使用寿命 至少 1 亿次负载变化

环境参数

环境温度 0 °C ... +80 °C

储存温度范围 –40 °C ... +70 °C

相对湿度 45 % ... 75 %

冲击负荷 500 g，符合 IEC 60068-2-27 标准（机械冲击）

振动负荷

10 g，符合 IEC 60068-2-6 标准（共振振动）

20 g 可选
