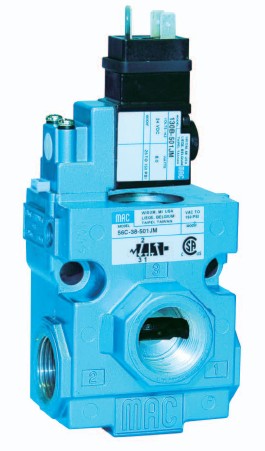

225B-121CAAA，描述MAC电控换向阀，

225B-121CAAA，描述MAC电控换向阀，

特性

- 平衡式阀门设计，感应时间不受压力变化影响

- 一阀可作多种用途，三通、二通常开、二通常闭、真空等应用、选择、换向

- 每分钟作动速度可达6000次以上

- 设有功能片，可自由转换常闭常开

- 可附加调压阀

技术资料

压力范围：真空到10.5 kg/cm2 (120PSI)

流量范围：0.5 Cv

电压范围：正常电压的-15% 到 +10%

周围温度：-18°C 到 60°C

适用流体：空气或钝气

润滑油：不需要

"2**B-** * **"

---- 阀体选择 2**B ----

"2"--200 系列电磁阀

"*"--阀体类型：2=管接，多功能；5=板接，三通；6=板接，二通；7=管接，常闭；8=板接，常闭

"*"--接口尺寸：0=板接，无底座；4=1/8"NPT,管接；5=1/4"NPT,管接；6=1/8"NPT,板接；7=1/4"NPT,板接；8=1/8"NPT,板接（防爆）；9=1/4"NPT,板接（防爆）

注：BSPP螺纹需加MOD 0005

---- 电磁线圈选择 ** * ** ----

"**"--电压：59=24VDC(2.5W) 60,110/50; 61=24VDC(8.5W); 22=24VAC/60, 24VAC/50; 11=120/60, 110/50; 12=240/60, 220/50; 87=24VDC(17.1W)

"*"--电线长度：0=无手动装置（防爆）；1=无锁定装置；2=有锁定装置；3=无锁定延伸；4=可锁定延伸

"**"--接线方式：BA=标准出线；JA=方形插座；JB=长方形插座；JC=方形插座，带灯；JD=长方形插座，带灯；EA=防爆接线，无需手动装置
