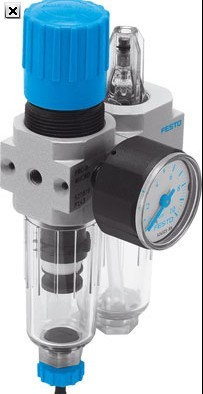

MSB9-1:H7:N37:M2，费斯托气源处理组件，使用注意

MSB9-1:H7:N37:M2，费斯托气源处理组件，使用注意

特征

MS-LFR 和 MS-LF：

• 具有特性 E (40 μm) 或 C (5 μm)

的过滤等级

MS-LFM：

• 具有特性 B (1 μm) 或 A (0.01 μm)

的过滤等级

• 具有特性 DA 的过滤器污染

传感器是配有红绿量程的

光学压差显示器

• 具有特性 DP 的过滤器污染

传感器是配有开关输出的

电控过滤器污染显示器

MS-LRB/LRPB：

• 在后端压力输出，如果选择特

性 Z（备选流向），在前端

压力输出。

MS-LFM：

• 只有手动冷凝水排放装置允许

使用带有塑料滤杯的 MS4-LFM

MS-DL：

• 过滤器 MS-LFR/LF/LFM 不在

MS4-DL 下游配备全自动冷凝水

排放装置

SFAM：

• 气源处理装置组合的接口

规格必须至少为

G½（针对 SFAM-62）和

G¾（针对 SFAM-90）

• SFAM 不得直接安装在减压阀

MS-LFR/LR 的下游；分支模块

MS-FRM 必须置于其中间

• SFAM-90 只允许流向从左到右

MS-SV-D/E：

• 必须是流向中的然后一个气源

处理装置
