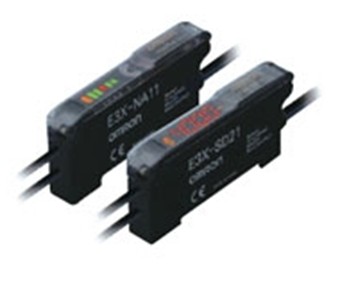

欧姆龙简易光纤放大器质量要求E3X-NA41V 2M

欧姆龙简易光纤放大器质量要求E3X-NA41V 2M

特点

采用使用简单的单键单功能设计

反射检测体及大型检测体也以业界 别的压倒性功率进行稳定检测（装有GIGARAY） *

* E3X-NA□□V系列除外。

技术参数

电源电压       DC12～24V±10% 波动 (p-p) 10%以下

功耗/电流消耗 960mW以下

               (电流消耗40mA以下)

控制输出       开路集电极输出型(NPN或PNP)

               负载电源电压26.4V以下、负载电流50mA以下(残留电压：1V以下)

              入光时ON/避光时ON 切换式

灵敏度调整 8转动全回转旋钮(带指示器)

绝缘电阻 20MΩ以上(DC500V兆欧表)

耐电压        AC1,000V 50/60Hz 1min *3

振动(耐久) 10～55Hz 双振幅1.5mm X、Y、Z各方向 2h

冲击(耐久) 500m/s2 X、Y、Z各方向 3次

连接方式      导线引出型(标准导线长2m)或接插件

材质 外壳 聚对苯二甲酸丁二醇酯 (PBT)

        罩盖 聚碳酸酯 (PC)

保护回路 电源逆接保护、输出短路保护

定时器功能 无定时器、带有OFF延时定时器

                开关切换式(定时器时间：固定为40ms)

使用环境照度 受光面照度 白炽灯：10,000lx以下、太阳光：20,000lx以下

连接台数 多16台(环境温度规格因连接台数而异)

环境温度 工作时：连接1～3台时：-25～+55°C、连接4～11台时：-25～+50°C、连接12～16台时：-25～+45°C

            保存时：-30～+70°C (无结冰、结露)

环境湿度        工作时：35～85%RH

               保存时：35～95%RH （无结露）

*3. 耐水接插件型的耐电压为AC500V。
