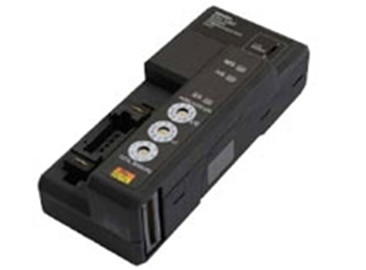

欧姆龙传感器通信单元维护手册E3X-CRT

欧姆龙传感器通信单元维护手册E3X-CRT

特点

无需程序即可将ON/OFF信号传送至PLC （CompoNet通信从站功能）。

支持对检测量、阀值和功能设定内容等进行读取、写入和示教等操作（显式报文功能）。

装配简便，只需用通信电缆连接E3X-CRT和其旁边的放大器。

多可连接16台传感器放大器。*

* 根据操作模式而不同。

额定值和规格

通信电源 DC14-26.4V(从通信连接器供应)

电源瓦数和电流 大2.4W(不包括传感器电流)

大100mA DC24V(不包括传感器电流)

通信方式 CompoNet通信

使用环境温度 0～+55℃

使用环境湿度 25～85%(无结露)

存储温度 -30～+70℃(无结冰或结露)

存储湿度 25～85%(无结冰或结露)

安装 安装于35mm的DIN导轨

功能 I/O通信，显式信息，传感器错误输出

指示灯 MS(绿色/红色)，NS(绿色/红色)，

SS(传感器状态)(绿色/红色)

耐振动 10～150Hz，0.7mm双振幅或50m/s280分钟

耐冲击 150m/s23个方向各3次

介电强度 AC500V 50/60Hz 1分钟

绝缘阻抗 小20MΩ

* 通过下面的连接放大器数实现的温度限制。

1～2： 0～55°C、3～10： 0～50°C、 11～16： 0～45°C
