作业性提高。

・附件

　隔板：Y200-A、Y300-A、Y400-A、Y500-A

　带支架的隔板：Y200T-A、Y300T-A、Y400T-A、Y500T-A

空气过滤减压阀设计轻小，安装方便，因此，它与气动变送器，气动调节器等产品安装在一起配套使用。

若将空气过滤器的减压阀设计成一个整体，称为二联件。

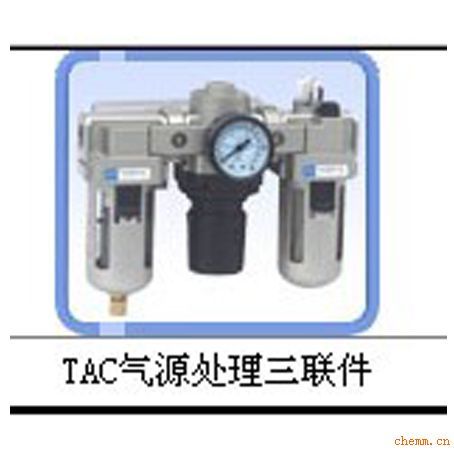

气源处理三联件包括空气减压阀、过滤器、油雾器三大件，

减压阀可对气源进行稳压，使气源处于恒定状态，

可减小因气源气压突变时对阀门或执行器等硬件的损伤。过滤器用于对气源的清洁，

可过滤压缩空气中的水份，避免水份随气体进入装置。油雾器可对机体运动部件进行润滑，

可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。

安装时请注意清洗连接管道及接头，避免脏物带入气路。

2、安装时请注意气体流动方向与本体上箭头所指方向是否一致，注意接管及接头牙型是否正确。

3、过滤器、调压阀（调压过滤器）给油器的固定；将固定支架的凸槽与本体上凹糟匹配，再用固定片及螺丝锁紧即可。

4、单独使用调压阀、调压过滤器时的固定；旋转固定环使之锁紧附带的专用固定片即可。

使用说明编辑

1、本过滤器排水有压差排水与手动排水二种方式。手动排水时当水位达到滤芯下方水平之前必须排出。

加油量请不要过杯子八分满。数字O为油量小，9为油量大。自9-0位置不能旋转，须逆时针旋转。

注意事项编辑

1、部分零件使用PC材质，禁止接近或在有机剂环境中使用。PC杯清洗请用中性清洗剂。

2、使用压力请勿过其使用范围。

　滤芯与杯罩一体化，滤芯便于更换。

・节能型减压阀　压降：多改善50％。

2、压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。

顺时针钮转为调高出口压力，逆时针旋出口压力。调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。

3、给油器的使用方法：给油器JIS K2213输机油（ISOVg32或同级用油）。

3、当出口风量明显减少时，应及时更换滤芯。

・维护所需空间减小 多减小46％。

・可视性与安全性提高。

　采用透明的全封闭式杯体保护罩。
