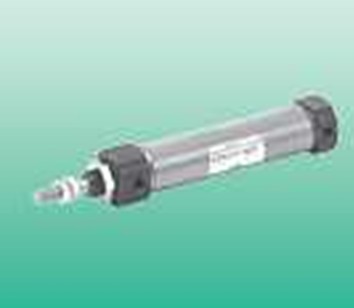

基本型CKD弹壳气缸主要功能，MCAT-0-15-10-F

基本型CKD弹壳气缸主要功能，MCAT-0-15-10-F

描述

这是的节省空间型。

两种类型的轴承

根据用途，备有滑动轴承和滚珠轴承两种。

适用于无尘室

备有可在无尘室内使用的无尘规格（STM-B-P7）。

气缸开关附近有铁板等磁体时，会导致气缸开关误动作。

请选择距气缸表面20mm以上距离。（全口径均相同）

用于小件零组件等的搬运

用于半导体等机器的小件零组件搬运线，用于定

位、制动、夹紧、压入、抬起、推进器等，用途广泛。

硬度提高，水平负载能力强。

管内径 mm φ6 φ10

动作方式 复动型

使用流体 压缩空气

使用压力 MPa 0.7

使用压力 MPa 0.15

耐压力 MPa 1.05

环境温度 ℃ -10～60（不得有结冰现象）

连接口径 M3

行程容许差 mm ＋1.50

使用活塞速度 mm/s 50～500

缓冲 附橡胶缓冲

给油 不需要（给油时使用涡轮机油一类ISO VG32）

容许吸收能量 J 0.008 0.054

配管的方向除正面之外，还可从背面进行集中配管。（选择件）

可在气缸侧面进行安装。即使在狭窄的空间里也可排列数个进行设

杆的不旋转精度优化至±0.08※

小机型的尺寸为宽33mm×高15.5mm

作为附导轨气缸，
