RXG接口继电器,2C/O - 110 V DC - 5 A ,透明壳

产品系列

Zelio Relay

系列号

接口继电器

产品类型

插入式继电器

产品短名

RXG

触点类型

2 OC

补充信息

触点材料

银合金 (AgSnO2In2O3)

Maximum contact resistance

100 mΩ

额定负载电流 壳体内 [Ithe]

5 A 在…上 -40…55 °C

额定工作电流 [Ie]

5 A 在…上 30 V (DC) 符合 UL

5 A 在…上 30 V (DC) 符合 IEC

5 A 在…上 250 V (AC) 符合 IEC

5 A 在…上 250 V (AC) 符合 UL

*大开关电压

250 V AC

30 V DC

负载电流

5 A 在…上 250 V AC

*大开关能力

1250 VA

小开关能力

50 mW 在…上 10 mA, 5 V DC

工作额定值

<=1800次/小时 欠载

<=18000次/小时 无负荷

利用系数

20 %

机械寿命

10000000 次

电气寿命

100000 次 适用 NO 阻性（负载） 量 55 °C

100000 次 适用 NC 阻性（负载） 量 55 °C

额定绝缘电压 [Ui]

250 V 符合 IEC

300 V 符合 CSA

300 V 符合 UL

额定冲击耐受电压 [Uimp]

6 kV 1.2/50 µs

绝缘性能

1000 V AC 触头之间 和 微断 绝缘

5000 V AC 线圈和触头之间 和 加强绝缘 绝缘

3000 V AC 极之间 和 基本绝缘 绝缘

Coil resistance

22800 Ω +/- 15 %

绝缘电阻

1000 MΩ 在…上 500 V DC

测试水平

A 级

安装位置

任意位置

压降阀值

>= 0.1 Uc DC

Coil insulation class

等级 F

Operate time

20 ms

Release time

20 ms

控制回路电压

110 V DC

安全的数据

B10d = 100000

外观颜色

透明

转矩值

0.8 N.m

产品重量

0.018 kg

设备简介

产品（非零部件）

环境

抗振动

3 gn, 振幅 = +/- 0.75 mm (f = 10…150 Hz)运行期间

5 gn, 振幅 = +/- 0.75 mm (f = 10…150 Hz)非运行

IP 防护等级

IP40

抗冲击

20 gn 运行期间

100 gn 非运行

保护种类

RT I

污染等级

2

过电压类别

III

贮存环境温度

-40…85 °C

运行温度

-40…70 °C

相对湿度

10…85 %

本产品的完整资料

• 尺寸图

  尺寸
















• 接线

  布线图







• 性能曲线

  性能曲线

  *大开关容量







  X：

  开关电压 (V)

  Y：

  开关电流 (A)

  (1)

  交流阻性负载

  (2)

  交流感性负载 cos(Ø)=0.4

  (3)

  直流阻性负载

  (4)

  直流感性负载 (L/R=7ms)







  寿命




  阻性负载







  X：

  触点电流 (A)

  Y：

  工作循环数







  寿命




  感性负载







  X：

  触点电流 (A)

  Y：

  工作循环数







  注意： 这些曲线是典型曲线，实际寿命取决于负载、环境、占空比等因素。




  线圈工作范围

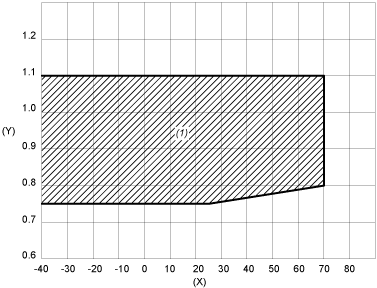

  直流线圈工作范围与环境温度







  X：

  环境温度 (°C)

  Y：

  线圈电压 (U/Uc)

  (1)

  允许工作范围
