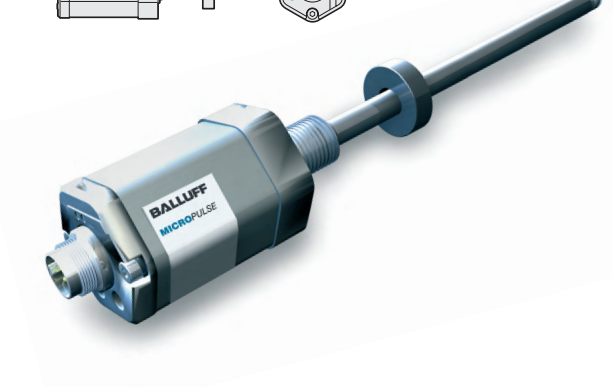

含税运： BTL06YT，巴鲁夫位置测量传感器

含税运： BTL06YT，巴鲁夫位置测量传感器

产品描述

形状

型号系列，杆式

固定

螺纹法兰M18x1.5

外壳材料

铝

位置传感器，*大数量

1

接口

插接器, M16x0.75, 8-针

模拟输出端

模拟，电流4~20 mA

测量范围

200 mm

*大测量频率

4000 Hz

线性偏差，*大

±50 µm

重复精度

± 5 µm

工作电压Ub

20~28 VDC

环境温度

-40...85 °C

防护等级

IP67

许可/一致性

CE, cULus, GL, EAC, WEEE

操作说明

预期用途

微脉冲传感器BTL7与

机器控制（例如PLC）位置测量系统。

用于机器

或系统已安装。的功能

技术数据中的信息仅与

BALLUFF配件的使用

其他组件导致免责声明。

位移传感器打开或不正确

禁止使用并导致

损失保修和赔偿责任

对制造商。

2.2有关安全性的一般信息

位置测量系统

安装和调试只能由以下人员进行

训练有素的基本电气人员

知识。

受过训练的专家是指由于其而受其欢迎的人

教育，他的知识和经验

和他对相关规定的了解

评估委托给他的工作，可能的危险

认识并采取适当的安全措施

可以。

运营商有责任确保当地

遵守适用的安全规定。

特别是操作人员必须采取措施

如果位置测量系统出现故障，则没有危险

对于人和事都会产生。

如果位移传感器出现缺陷和不可恢复的故障

必须将其停用并禁止

确保未经的使用。

2.3警告的含义

请务必注意本手册中的警告

以及所描述的避免措施

危险。

使用的警告包含各种

信号字和根据以下方案构造：

提示语

危害的类型和来源

如果未发现危险，将导致后果

►安全措施

信号词的意思是：

注意

表示可能会损坏或

可能导致产品损坏。

 危险

与警告有关的一般警告符号

信号词DANGER表示立即存在危险

死亡或重伤。

2.4处置

►遵守国家规定进行处置。

功能干扰

安装不当可能会损害

并导致磨损增加。

►传感器的安装表面必须

与支撑表面完全接触。

►孔必须完全密封（O型圈/平面密封）。

►在螺纹上打一个安装孔（可能

O型圈埋头孔）acc。参照图4-3或图4-4。

►用安装螺纹将传感器拧入

安装孔（*大扭矩100 Nm）。

►安装磁铁（附件）。

►对于公称长度> 500 mm：将杆拧紧到

末端（仅适用于Ø10.2毫米）或支撑它。

适用于安装螺纹的螺母是

可作为附件使用（请参阅25页）。

4.3.1液压的安装建议

气瓶

如果用平密封件密封孔，则*大操作

压力会按照较大的减小

加压表面。

如果水平安装在液压缸中（标称

长度> 500毫米），我们建议固定一个滑轨

保护杆端不受磨损的元件。

详细解决方案的尺寸是

气缸制造商的责任。

滑动元件材料必须适合于

合适的负载情况，使用的介质和应用

温度。例如。 Torlon，Teflon或青铜都是可能的

材料。

图4-5：示例1，传感器安装了滑动元件

滑动元件可以拧紧或粘接。

►拧紧螺钉，以防止其松动或丢失。

►选择合适的粘合剂。

图4-6：滑动元件的详细视图和俯视图

滑动元件与

活塞孔足够大，液压油可以流过。
