可用的阀配置

多功能的6600系列提供了高流量，极快的响应速度以及较长的使用寿命

紧凑型包装，并具有以下配置：

•2位操作员，单或双操作员（电磁或远程操作）。

•3位双操作员-封闭中心，开放中心或压力中心（电磁阀或

远程空气）。

•单压力或双压力。

•个人基础。

•内部先导或用于真空至25 PSI主阀压力的外部先导。

•提供手动和机械操作员。

远程空气先导阀

这些远程空中版本具有：

•大型的经过检查的蓄能器，用于单个远程空气模型上的空气/弹簧复位。

•底座中的所有管道连接，包括远程空气先导气源。

•非润滑或润滑服务。

远程空气先导阀，先导阀

这些特殊的空中版本与远程飞行员驾驶的机型具有相同的功能，

但还具有以下特点：

•手动操作员和指示器。

•能够使用与主阀压力不同的先导信号压力。先导信号

不管主阀压力如何，大压力可以在20到150 PSIG之间。

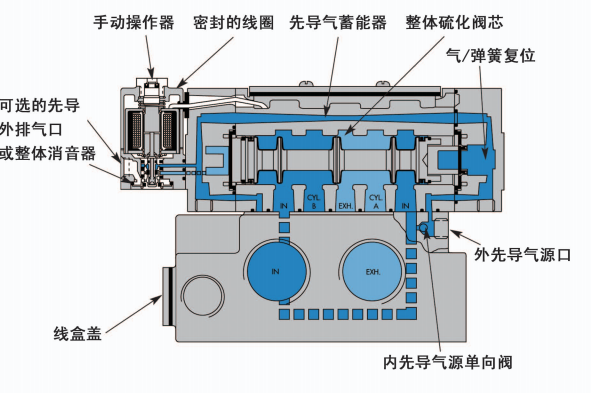

1.阀芯平衡，不受以下因素影响

压力。

2.短冲程，高流量。

3.高换档力。

4.经检查的蓄能器大程度地

先导压力。

5.的返回力归功于

机械弹簧和空气弹簧的组合。

6.粘结线轴，摩擦小，移位

像玻璃一样完成孔

7.擦拭效果消除粘连。

8.先导阀带平衡锥阀，高流量，

短而一致的响应时间。

压缩空气，真空，惰性气体

内部先导：单操作员和3位：25-150 PSI双操作员：10-150 PSI

外部先导：真空至150 PSI

单人操作员和3个职位：25-150 PSI双重操作员：10-150 PSI

不需要，如果使用，请选择中度苯胺点润滑剂（180°F至210°F之间）

40微

0°F至120°F（-18°C至50°C）

3/4英寸：（9.0 Cv），1英寸：（9.6 Cv）

200立方厘米/分钟

环氧树脂封装-A类电线-连续工作

额定电压的-15％至+ 10％

咨询

涌入：14.8 VA保持：10.9 VA

= 1至17.1 W

24 VDC（8.5 W）通电：18毫秒断电：20毫秒

120/60通电：15-25毫秒断电：19-28毫秒
