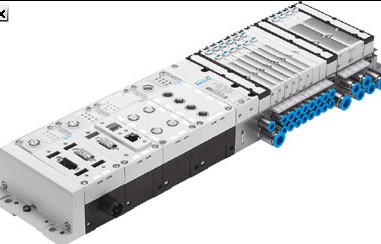

重点指标；费斯托VTUG系列通用型阀岛

重点指标；费斯托VTUG系列通用型阀岛

VTUG-10-VRPT-B1T-Q8LA-UR-Q4S-PQ6P

产品特性

流量 360至700 l/min。

阀宽 10, 20 mm

灵活性:灵活的气源供气方式, 可变的压力区，可在任意位置添加电源

串行方式阀先导控制 – 多 64 个阀位或128个电磁线圈

可采用PROFIBUS DP, Interbus, CANopen, DeviceNet, CC-Link等总线

压力范围 -0.9 到 10 bar

防护等级 IP65

电气 I/O, CPI, AS-i接口以及现场总线接口，都以 CPX 电气终端的模块方式提供。

流量： 140 ... 1200 l/min

宽度10, 14, 18 mm

气口 M5, M7, G 1/8, G 1/4

快插接头3, 4, 6, 8 mm

多针, 现场总线, IO-Link, I-Port

电压24 V DC

压力 -0.9 ... 10 bar

防护等级 IP40/IP67

半管式和板式阀

金属端子条

高分子材料的底座

固定节流

3种阀规格混合，可以逐步扩充

流量160 ... 870 l/min.

宽度10, 14 和 20 mm

推入式接头 3, 4, 6, 8,10, 12 mm

CTEU 接口

防护等级IP65, IP67

阀功能 5/2, 5/3, 2x3/2, 2x2/2和特殊功能

阀岛结构 固定模块宽度

信号状态显示 LED

每电磁线圈的额定启动电流 47 mA 长达20 ms

额定工作电压 DC 24 V

电流下降时的额定电路 20 ms后15.5 mA

许用压力波动 +/- 10 %

签发部门 UL MH19482

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

CE 符号 (参见符合的标准) 根据 EU-EMV 指导原则

根据 EU-Ex 防爆指导原则 (ATEX)

抗震性 运输应用测试，强度等级 2 ，符合 FN 942017-4 和 EN 60068-2-6标准

耐冲击性 冲击试验，强度等级2，符合FN 942017-5和EN 60068-2-27

耐腐蚀等级 CRC 2 – 中等腐蚀影响

先导介质 压缩空气符合ISO8573-1:2010 [7:4:4]

材料备注 符合 RoHS

材料信息，密封 HNBR
