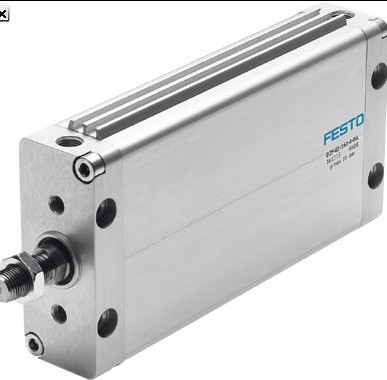

费斯托festo扁平型气缸DZF-18-160-P-A基本特性
抗扭转, 用于接近式传感, 两端都具有可调式缓冲。多种安装方式, 带或不带辅助安装元件。
| 特性 | 特性 |
|---|---|
| 供货日期: | |
| 行程 | 200 mm |
| 活塞直径 | 32 mm 当量直径 |
| 活塞杆的大角度偏移 +/- | 3.1 deg |
| 缓冲 | PPV: 两端带可调的气缓冲 |
| 装配位置 | 任意 |
| 工作模式 | 双作用 |
| 设计结构 | 活塞杆 活塞 |
| 位置检测 | 用于接近式传感器 |
| 防止扭转/导向 | 椭圆形活塞 |
| 工作压力 | 1 ... 10 bar |
| 工作介质 | 压缩空气符合ISO8573-1:2010 [7:4:4] |
| 关于工作和先导介质的说明 | 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气) |
| 耐腐蚀等级 CRC | 2 |
| 环境温度 | -20 ... 80 °C |
| 缓冲长度 | 14 mm |
| 防旋转的大扭矩 | 0.5 Nm |
| 6 bar时的理论作用力，回复行程 | 104 N |
| 6 bar时的理论作用力，进程 | 121 N |
| 每10 mm 行程所增加的重量 | 11 g |
| 0 mm行程时的基本重量 | 140 g |
| 安装类型 | 可选 带附件 具有内（阴）螺纹 |
| 气动连接 | M5 |
| 材料备注 | 符合 RoHS |
| 盖子的材料信息 | 铝 |
| 密封件的材料信息 | TPE-U(PU) |
| 外壳的材料信息 | 铝 |
| 活塞杆的材料信息 | 高合金钢 |
特点
扁平结构
采用特殊形状活塞杆，抗扭转
模块化安装，空间紧凑
多种安装方式
不可移走挡块，因为旋转叶片不适于定位终端位置。
端盖上装有用于角度调节的刻度表。
当在驱动轴上附加其他的元件时，不可过 D4处螺钉的大许用紧固扭矩。
扁平化设计
气路板式安装，结构紧凑
缸径： 12, 18, 25, 32, 40, 50, 63 mm
行程： 1 ... 320 mm
输出力：68 ... 1870 N
双作用
抗扭转活塞杆
位置感测
固定式缓冲
易清洗设计:
易于清洗,
增强的防腐蚀保护
缸径： 32, 40, 50, 63, 80, 100, 125 mm
行程： 10 2800 mm
输出力：483 7363 N
双作用
位置感测
固定/可调式/自调式缓冲
