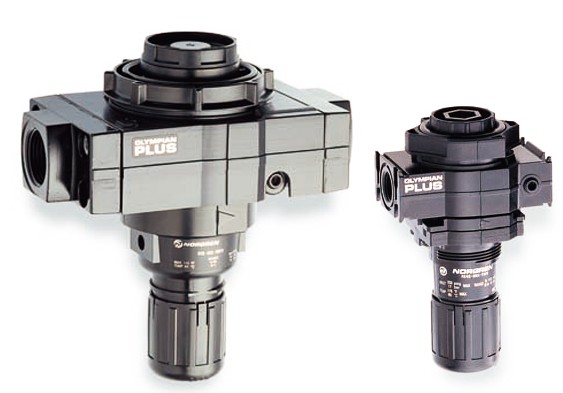

诺冠norgren调压阀+压力表；R68G-NNK-RLN+18-013-013

诺冠norgren调压阀+压力表；R68G-NNK-RLN+18-013-013

特性

监测系统压力以Z高效率

三种表面刻度：bar, psi Mpa (兆帕)

可选压力范围

可直接安装或者面板安装

符合BS ISO837-1工业标准

塑料或者不锈钢壳体

R07

G 1/8, G 1/4

管接式调压阀适用于通用气动应用

标准型采用溢流式

非上升式调节旋钮带有快动锁

EXCELON 设计允许管式或模块式安装

快速松开卡口杯

高清晰度棱镜式液位指示镜

全流量压力表接口

平衡阀设计大程度地减少了进口压力变化对出口压力的影响

EXCELON 72,73和74系列可采用模块式安装以适应特定用途

技术参数

流体： 压缩空气

大压力： 透明杯：10bar(150 psig)

金属杯： 17bar(250 psig)

工作温度：透明杯：-20º~+50ºC （0º～+125ºF）

金属杯：-20º~+80ºC （0º～+175ºF）

除颗粒能力：5μm，25μm或者40μm滤芯

空气质量：符合ISO 8573-1 三级和五级标准（微粒）

进口压力为 10bar (150 psig) ,设定压力为 6.3bar (90 psig)

设定压降为 1bar (150 psig)时的典型流量：50 dm³/s(106 scfm)

手动排水连接：1/8“

自动排水连接：1/8“

自动排水工作条件（浮动控制）：关闭排水所需的滤杯压力：大于 0.3bar (5 psig)

开启排水所需的滤杯压力：小于 0.2bar (3 psig)

关闭排水所需的小气流量：0.1 dm³/s(0.2 scfm)

手动操作：按下排水出口内的插销，排空杯中流体

滤杯标称尺寸：.01升（3.5液量盎司）

压力表接口：1/4PTF ,带PTF主接口

Rc1/4,带ISO Rc主接口

Rc1/8，带ISO G主接口

材料

本体：铝

阀盖：铝

滤杯：透明杯：聚碳酸酯

带护罩的透明杯：聚碳酸酯，钢制护罩

金属杯：铝

金属杯液位指示镜：透明尼龙

滤芯：烧结聚丙烯

弹性材料：氯丁（二烯）橡胶和丁腈橡胶

诺冠norgren调压阀+压力表；R68G-NNK-RLN+18-013-013
