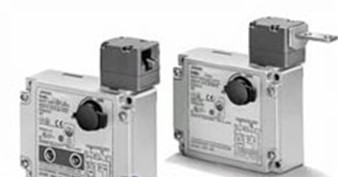

欧姆龙电磁锁定安全门开关检测方式D4NL-1AFA-B

欧姆龙电磁锁定安全门开关检测方式D4NL-1AFA-B

特点

可选择操作钥匙的插入方向和可调节安装确保安装的灵活性。

备有多接点结构型内置开关。

锁定力为1300N以上。

可用于一般负载或微小负载。

产品阵容中新增M20导管尺寸型号。

IP67保护结构。

多种金属头部可选。

技术参数

联锁型类型2 (EN ISO 14119)

保护结构 *1 IP67 (EN60947-5-1)

耐振动 误动作 10～55Hz，单振幅0.75mm

耐冲击 耐久 1000m/s2以上

       误动作 100m/s2以上

条件短路电流 100A (EN60947-5-1)

额定开放热电流 (Ith) 10A (EN60947-5-1)

使用环境温度 -10～55°C (无结冰)

防触电保护等级 Class Ⅱ (双重绝缘)

污染度(使用环境) 3 (EN60947-5-1)

脉冲耐压        同极端子间 2.5kV

(EN60947-5-1) 异极端子间 4kV

            各端子与不带电金属部间 6kV

绝缘电阻 100MΩ以上(DC500V)

接点间隔 2 × 2mm以上

使用环境湿度 95%以下

寿命 *2 机械 1000000次以上

        电气 500000次以上(AC250V 3A、电阻负载) *3

接点电阻 25mΩ以下(每个接点)

小适用负载 *6 DC5V 1mA电阻负载(N水准参考值)

额定绝缘电压(Ui) 300V (EN60947-5-1)

额定频率 50/60Hz

操作速度  0.05～0.5m/s

操作频率         大30次/min

断开力 *4 小60N(EN60947-5-1)

断开预行程 *4 小10mm(EN60947-5-1)

锁定时拉拔强度 *5 小1300N

注1. 上述为初期的值。

　2. 开关接点可用于一般负载或微小负载。但是，已经连接过一般负载的接 点，就不能用于连接更小容量的负载。

因为接点表面在使用后可能会变得 粗燥而导致小负载的接触性降。

*1. 本保护结构为基于标准(EN60947-5-1) 规定的测试方法测得的数值。请事先 确认密封性是否适应使用条件和环境。

　　尽管开关本体的设计结构可防止尘 埃和水等的进入，但请不要在粉屑、油、水或药品等易进入头部操作钥匙插 入孔的场所使用D4NL。否则，可能导致开关损坏或发生故障。

*2. 寿命的测试条件为：环境温度5～35°C、环境湿度40%～70%。详情请咨询 欧姆龙代表。

*3. 请不要对2个以上电路通电AC250V、3A。

*4. 以上数值为可进行安全操作的 要求。

*5. 根据GS-ET-19的测试方法测得。

*6. 该数值可能随开关频率、环境条件、性水准等而变化。请事先用实际负 载来确认。
