特点

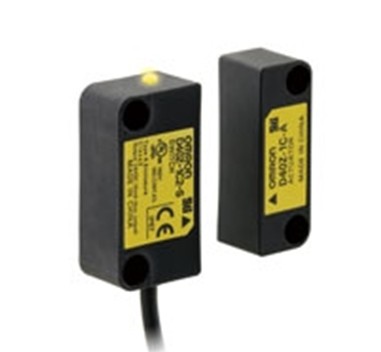

小型非接触式安全门开关

符合安全等级4级/PLe(ISO 13849-1)标准 采用小尺寸及非接触式设计，便于在各种环境进行安装

自诊断功能

冗余内部电路

与安全控制器组合使用，应用范围广泛。

一台控制器可连接多达30个开关，同时符合安全等级4级(ISO 13849-1)标准。

可视化安全

作业现场的检测

集中式监控

技术参数

动作特性 动作距离(OFF-->ON) 5mm以上＊1

         动作距离(ON-->OFF) 15mm以下＊1

         重复精度 动作距离的±10%(23℃时)

         响应时间(ON-->OFF)＊2 25ms以下

         动作时间(OFF-->ON)＊2 100ms以下(开关和激励器之间的距离为5mm)

电源电压         DC24V +10%/-15%

功耗＊3         0.5W以下

辅助输出      光耦输出：DC24V，负载电流：10mA

LED显示      未检测到激励器(红灯亮)，出错(红灯闪烁)，检测到激励器(黄灯亮)，检测到激励器且非接触式门开关输入OFF(黄灯闪烁)

连接电缆        2m，5m

使用环境温度 -10～65℃(不结冰、不结露)

使用环境湿度 25%～85%

绝缘电阻(充电部和外壳间) 50MΩ以上(DC500V兆欧表)

耐冲击          300m/s²以上

防护等级        IP67

材料        PBT树脂

安装方式 M4螺钉

端子螺钉紧固扭矩   1 N·m

耐电压(充电部和外壳间) AC1,000V 1分钟

污染度           3

电磁兼容性 符合IEC/EN 60497-5-3标准

耐振动       10～55～10Hz(单振幅：0.75mm，双振幅：1.5mm)

连接数量＊4 30台(配线长度不得过100m)

＊1.开关和激励器的目标标志在同一轴上且传感检测面一致的情况下，接近时由OFF切换到ON的距离和远离时由ON切换到OFF的距离。详情请参阅Catalog的“检测范围(典型特性数据)”。

＊2.此处为非接触式门开关输出的特性值。

＊3.不含负载的功耗。
