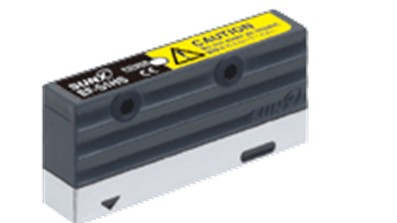

神视表面电位传感器反应灵敏EF-S1C

神视表面电位传感器反应灵敏EF-S1C

技术参数

使用环境温度 -10～+55℃(注意不可结露、结冰)，存储时：-20～+70℃

使用环境湿度 35～85％RH，存储时：35～85％RH

材质    本体外壳：耐热ABS、外罩：聚碳酸酯、MODE键：丙烯、突出开关：耐热ABS

同步输入/零位调节器输入 NPN无触点输入

                       ·信号条件

                       高…+V或断开

                       …0～+2V(源电流0.5mA)

                       ·输入阻抗：约10kΩ

电缆延长  截面积为0.3mm²以上的电缆全长可延长至10m

电缆    截面积为0.2mm2的6芯橡皮电缆，长2m

重量     本体重量：约65g，包装重量：约110g

适用检测头 EF-S1HS

电源电压 24V DC±10％

模拟输出      模拟电压

             · 输出电压：1～5V

             · 输出阻抗：约100Ω

             (注)：为满足模拟输出的线性度，请不要使用判定输出。

模拟输出:反应时间 20ms、30ms(标准)、110ms、210ms、410ms、810ms 切换式

消耗电流    通常时：50mA以下，ECO模式时：40mA以下

显示范围(测量范围) -1,000～1,000(±1kV范围)

                       -1,999～1,999(±2kV范围)

                       (注)：通过控制器改变测量距离的设定后，显示范围(测量范围)即自动切换。

重复精度         ±0.3％F.S.

               (注)：F.S.在±1kV范围时指2,000V(-1,000V～1,000V)、±2kV范围时指4,000V(-2,000V～2,000V)。

判定输出(OUT1、OUT2) NPN开路集电极晶体管

                       · 大流入电流：100mA

                       ·外加电压：30V DC以下(判定输出和0V之间)

                       ·剩余电压：1.5V以下(流入电流为100mA时)

判定输出(OUT1、OUT2):反应时间 10ms、20ms(标准)、100ms、200ms、400ms、800ms 切换式

判定输出(OUT1、OUT2):输出时间 OUT1 ：正电位判定输出或窗口对比输出

                             OUT2 ：负电位判定输出或故障输出
