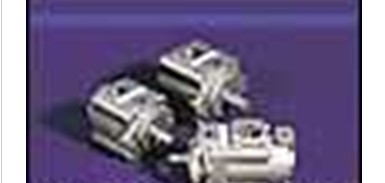

阿托斯叶片泵规格型号，DHZO-TEB-SN-NP-071-S5

阿托斯叶片泵规格型号，DHZO-TEB-SN-NP-071-S5

CART为螺纹安装直动式溢流阀。

它们被用于在液压系统中限制 大压力或用

来防护系统元件免受压破坏。

溢流阀有六种尺寸规格，可以满足不同的流量和压力要求。

插芯为特殊设计，可以减小阀块和阀组的尺

寸，但可产品的功能参数不变。

以下安全选项提供出厂预调，和出厂不调（可采用密封调节）：

RS满足欧洲机器标准规范（2006/42/CE）。

出厂可根据客户的需求预调阀的开启压力。

数字型电子放大器①根据输入参考信号为滑

阀型或锥阀型以及直动式和先导式比例阀提

供闭环控制型位置调节。

TEB型直动式方向/流量控制阀，带一个集成式阀芯位置传感器②。

LEB型先导式方向控制阀，带两个集成式阀芯位置传感器②和③。

Atos PC软件可根据客户要求对放大器进行配

置，满足特殊应用场合的需求。

功能参数出厂时预调到 佳性能

7芯主插头④用于连接电源，模拟输入参考

信号和监测信号5芯USB插头⑤为缺省配置

Q选项需配7芯主插头用于使能信号F选项需配7芯主插头用于故障信号

Z选项需配12芯插头，用于附加的使能和故障信号电源供电极性接反保护功能

工作温度范围：-40 ~+60 IP66/IP67防护等级

坚固的结构CE符合EMC规范直观的图形操作界面

设置阀的功能参数：偏置，增益，斜坡，颤振

线性功能用于液压调节设置PID增益选择模拟型输入/输出范围

完整的故障诊断功能检测放大器的状态内部示波功能通过USB接口现场更新固件

Atos数字式放大器具有CE标志，符合应用规范要求（如抗磁性/抗干扰性EMC规范）。

安装、接线和启动程序必须遵照样本F003部分的总则和E-SW-PS编程软件的用户手册进行。

放大器的电子信号（如监测信号）禁止直接驱动作为安全功能的启用信号，

如控制机器安全型元件的开/关，这也是欧洲标准的要求（流体系统和元件的安全要求，EN-982）。

电源必须足够的稳定或经整流和滤波:若单相整流器，

须接10000µF/40V电容滤波；若三相整流器，须接4700µF/40V电容滤波。

每个放大器需要串联保险丝:2.5A保险丝。

放大器根据外部参考输入信号闭环控制阀芯信号

输入参考信号根据所选阀的型号出厂预设，标准型的默认为±10VDC，选项/I默认为4~20mA。

输入参考信号可通过软件配置电压和电流， 大范围为±10VDC或±20mA。

要使放大器开始工作，输入24VDC电源在针脚3：

使能输入信号可以启动/停止供给到电磁铁的电流，而不切断放大器供电电源；当阀由于安全原因需停

止时，它可以被用以激活通讯或放大器的其它功能，这种情况不符合欧洲规范EN13849-1(如EN954-1)。

增益功能允许根据 大参考输入信号设置阀的 大开口量。

此调节允许在 大的输入参考信号下减少阀的 大调节量。

对于双电磁铁阀或三位单电磁铁阀，两个不同的增益调节：增益A为正参考输入信号，增益B为负参考输入信号。

斜坡发生器可将阶跃输入参考信号转换为时间变化而增/减的平滑的电流信号输出到比例电磁铁。

可根据需要设定不同的斜坡信号：

适用任何参考信号变化的单斜坡信号

适用输入参考信号增加和减小的双斜坡信号

适用输入信号为正/负，增加/减小的四个斜坡信号

斜坡信号发生器对于要求液压动作平稳以免机器发生颤动或震动的场合非常适用。

如果比例阀由闭环控制驱动，斜坡可能导致产生不稳定动作，这时可以通过软件操作来关闭（默认设置）这项功能。
