描述

带安全功能的限位开关，适合于需要关闭来确保操作安全的滑动的、铰链的安全门。

在本章中罗列的所有1类限位开关，和安全监控模块配套使用，均可以达到EN954-1标准中控

制等级3或4。

1类限位开关的更多应用，要根据定位功能不同变化很大。实际中发现需求的多样性可以通过

不同的操动机构来满足。

设计及操作模式：

采用1类限位开关的防护装置和肯定断开触点是正向刚性连接。

所有安全开关防护等级是IP 67。安全开关可以安装在任何想要安装的位置。

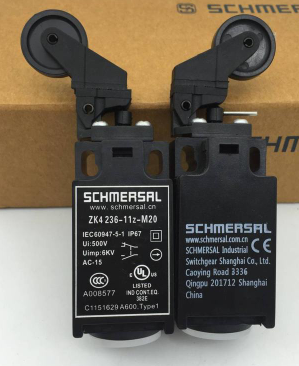

336热塑外壳-EN 50041带，有操动件

按EN 50041设计

热塑外壳

双绝缘

耐油和石油产品

订货代码：（1)(2) 336-(3)Z(4)-(5)-(6)-(7)

 (1)

Z 速动型

T 缓动型

(2)

S 直杆 S

R 滚轮直杆 R

H 滚轮摇臂 H

10H 棒杆 10H

7H 滚轮摇臂 7H

1K 滚筒偏移 1K

3K 滚轮摇臂角度 3K

(3)

11     1 常开触点（NO） / 1 打开(NC)

02     2 打开(NC)

20     2 常开触点（NO）, (开关的2NO触点不能用于安全用途)

01/01 1 打开(NC) 左 / 1 打开(NC) 右

(4)

H    缓动型带非同步触点

UE    缓动型带交错触点

(5)

无     电缆进口 M20

NPT 电缆进线 NPT 1/2'

ST     M12联结器A编码

2310 M12联结器B编码

(6)

2138 滚轮摇臂 7H 为了 安全位置开关

(7)

1637 镀金触点

分类如下:

a:触头分合程序方案为:1、2、3、4、5种

b:操动方式为:杆式自动复位﹑叉式非自动复位﹑重锤式非自动复位

c:控制回路数为:2。

3 正常使用和安装条件

3.1 正常使用条件

3.1.1 周围空气温度 上限不过＋150℃、下限不过－30℃。

3.1.2 海拔 安装地点的海拔不过2 000m

3.1.3 污染等级 污染等级为3级。
