外观设计

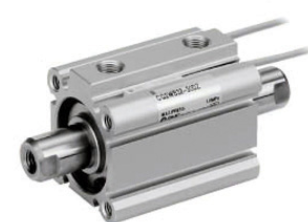

薄型气缸占空间位置少，结构轻巧，外形美观，能承受较大的横向负载，无需安装附件可直接安装于各种夹具和专用设备上。

薄型气缸的作用：将压缩空气的压力能转换为机械能，驱动机构作直线往复运动、摆动和旋转运动。

薄型气缸的结构：由缸筒、端盖、活塞、活塞杆和密封件组成。

缸径(mm) 12 16 20 25 32 40 50 63 80 100

流体 空气

动作型式 双动

耐压力 1.5MPa{15.3kgf/cm2}

高使用压力 1.0MPa{10.2kgf/cm2}

使用压力 0.12MPa{1.2kgf/cm2}

环境和流体温度 -10~+60℃

活塞速度 50~500mm/s 50~400mm/s

行程公差 1.5mm

0mm

润滑 不需要

缓冲 橡胶缓冲

轴承 滑动轴承/滚珠导向轴承
