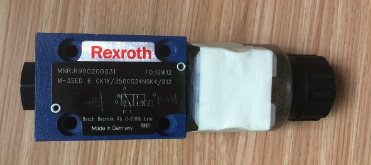

力士乐的电磁换向阀：M-3SED6UK13/350CG24N9K4

德国力士乐的电磁换向阀：M-3SED6UK13/350CG24N9K4

R901284239

M-3SED 6 UK1X/210CG24N9XEZ2/B18V SO151

R901269668

M-3SED 6 UK1X/210CG24XEZ2 SO151

R901119292

M-3SED 6 UK1X/315CG110K4=CSA

R900757448

M-3SED 6 UK1X/315CG110N9K4/B12=CSA

R900757450

M-3SED 6 UK1X/315CG110N9K4/B15=CSA

使用资料

带集成数字轴控制器 (IAC-R)，带 pQ 功能的直动式三位三通方向控制阀

■ 组件系列 1X 和 2X

■ 规格 6、10

■ 大工作压力 250 bar

■ 大流量 20 l/min（规格 6）

■ 大流量 65 l/min（规格 10）

■ 用于底板安装

力士乐比例方向阀工作原理：

，比例阀必须有一个配套的放大器，它接受来自于计算机，或者PLC，或者电位器（滑动变阻器）的控制信号，把0-20毫安微弱的信号放大到0-800毫安。计算机的信号太弱了。然后，放大器把放大的信号传送到电磁阀，电磁阀依据传来的信号大小，克服弹簧力，调节推杆的行程，输出流量大约1升/分钟,压力随信号变化的控制油。再后，控制油到达主阀芯的两端，依据不同的压力，推动阀芯移动相应的行程，因为阀芯本身有锥度的台阶，与阀体组合，不同的行程得到不同的过流面积，再入口压力稳定的情况下，得到不同的流量。终实现比例功能。比例阀是由计算机（或其他），放大器，比例电磁铁，锥度台阶的阀芯，入口压力补偿阀（单联可以不要），梭阀，内置卸荷阀（把多余的流量送回油箱）等构成的一个完整的体系。才能真正实现比例功能。

液压回路：由各种液压组件组成的具有某种机能的液压装置构成部分

滑阀式阀芯（圆柱阀芯）：与圆柱形滑动面配合，当它沿轴向移动时，进行流路开闭的零件

回路图：用液压图形符号表示的液压回路图

泄油：从液压组件中的信道（或管道），向油箱或集流器等返回的油液或这种油液返回现象

液压站：由液压泵、驱动用电动机、油箱、溢流阀等构成的液压源装置或包括控制阀在内的液压装置

漏油：从正常状态下应该密封的部位流出来的少量油液

额定压力：能连续使用的压力

静密封：用于静止部分，防止液体泄漏

背压：在液压回路的回油侧或压力作用面的相反方向，所作用的压力

动密封：用于相对滑动部分的密封

冲击压[力]：在过渡过程中上升压力的值
