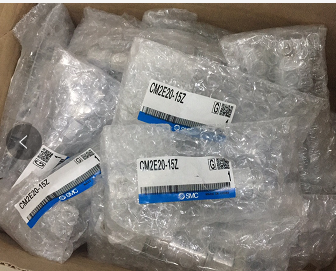

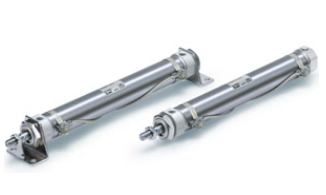

CM2E20-15Z,SMC圆形气缸，耳环一体基本型

CM2E20-15Z,SMC圆形气缸，耳环一体基本型

特征：

?SMC圆筒气缸外形美观，带磁环，无油润滑，使用寿命长，多种安装方式。

?使用压力：0.5-10bar

?温度范围：-10-60℃

?执行形式：双作用

■可以选择凹型杆端作为标准杆端样式，适合各种应用。

■各种安装支架选项

可以根据安装条件选择合适的安装支架。

改进的安装自由度

■容易微调自动开关位置

可以通过松开自动开关的固定螺钉来微调自动开关的设置位置。

与传统的自动开关设置位置调整相比，可操作性得到了改善，

在传统的自动开关设置位置调整中，需要松开整个开关安装带。

透明的开关支架提高了指示器LED的可见度。

■提供单U型夹和耳轴枢轴支架。

旋转角度：202°（孔径40 mm）

■增加了非旋转杆型，单作用CM2K系列。

■带有杆端支架和/或枢轴支架零件号的型号已扩展。

■备有带杆端支架和/或枢轴支架的零件号

无需单独订购适用气缸的支架

注）安装支架与产品一起发货，但未组装。

■采用凸台切型缩短了总长度。

消除了顶盖支架的凸台，缩短了气缸的总长度。

■不使用环境有害物质

符合欧盟RoHS指令。无铅衬套用作滑动材料。

■规格，性能和安装方法与现有产品相同。

■可以选择润滑脂。 （选项）

食品加工设备用油脂（XC85）

PTFE润滑脂（X446）

■现已提供防水紧凑型自动开关

固态自动开关D-M9□A（V）

常见型号：
MHS3-16D
MHS3-20D
MHS3-25D
MHS3-32D
MHS3-40D
MHS3-50D
MHS3-63D
MHS3-80D
MHS3-100D
MHS3-125D

MHS3-40D型号说明：

MHS3系列 气爪 平行开闭型 滑动导轨方式 圆形主体 3爪型 标准型
缸径 40 缸径 40mm
通口螺纹的种类 Nil M螺纹(Φ16-Φ63)、Rc(Φ80-Φ125)
磁性开关型号 Nil 无磁性开关
