费斯托两位三通电磁阀资料保存

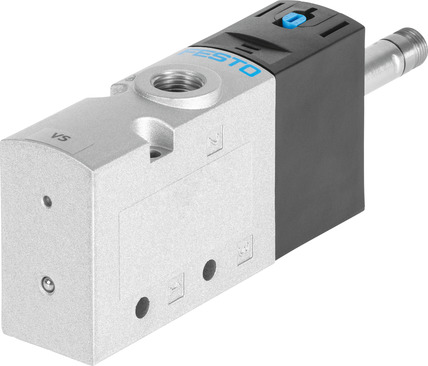

德国FESTO两位三通通用型方向控制阀

技术参数

阀功能

两位三通，常闭，单稳态

螺钉材料

镀锌钢

搭接

正重叠

驱动方式

电控

阀尺寸

21 mm

标准标称流量

700 l/min

工作气口

G1/8

工作压力

2.5 bar ... 10 bar

设计

活塞闸阀

复位类型

气动弹簧

c UL us - (OL)

公称通径

5.7 mm

短型号代码

VUVS

排气功能

带节流选项

密封原理

软密封

安装位置

可选

手控装置

锁定式

按钮式

先导类型

先导驱动

先导气源

内先导

流向

不可逆

符号

00991655

b 值

0.35

C 值

2.9 l/sbar

关闭时间

21 ms

打开时间

14 ms

0 信号的*大正向测试脉冲

1900 µs

信号为 1 的*大负向测试脉冲

2700 µs

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

抗振性

运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6

耐冲击性

冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

介质温度

-10 °C ... 60 °C

先导介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

环境温度

-10 °C ... 60 °C

产品重量

138 g

安装方式

在气路板上

要么：

带通孔

通风接口

非管式

先导排气口 82

M5

气接口，气口 1

G1/8

气接口，气口 2

G1/8

气接口，气口 3

G1/8

材料说明

RoHS 合规

密封件材料

HNBR

NBR

外壳材料

压铸铝

带涂层

活塞式滑阀材料

精制铝合金

同款产品型号表

电磁阀

VUVS-L20-B52-D-G18-F7

575251

电磁阀

VUVS-L20-B52-D-G18-F7-1C1

575265

电磁阀

VUVS-L20-B52-D-G18-F7-1C1+G

8059137

电磁阀

VUVS-L20-B52-ZD-G18-F7

575682

电磁阀

VUVS-L20-B52-ZD-G18-F7-1C1

575683

电磁阀

VUVS-L20-M32C-AD-G18-F7

575255

电磁阀

VUVS-L20-M32C-AD-G18-F7-1C1

575269

电磁阀

VUVS-L20-M32C-AD-G18-F7-1C1+G

8059133

VUVS-L20-M32C-AZD-G18-F7

575257

VUVS-L20-M32C-AZD-G18-F7-1C1

575271
