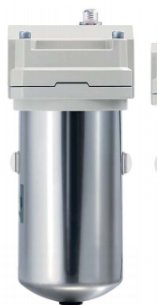

工作能力；日本SMC主管路过滤器AFF22C-10

工作能力；日本SMC主管路过滤器AFF22C-10

产品YS：

・通过降压降，提高处理空气量，实现了节能。

处理空气量：14.5m3/min（ANR） 与以前产品比多提高了20％。

压降：5kPa以下。

・质量轻：多削减52％(10.5kg→5.0kg)。

采用更薄的不锈钢外壳，减轻了质量。

・省空间、可减少工时。

1台过滤器既可去除水分又可去除固体杂质。

无需设置除水过滤器（水分离器 AMG系列），既省空间又节省配管工时。

・滤芯更换的作业性提高。

带有防止外壳落下的限位功能。

特征：

去除压缩空气中的油、水、粉尘等、提高下游干燥器的工作效率、延长过滤器滤芯的使用时间，防止机器故障

高温度60°C

大压力（bar）:10

D:自动排水器

尾部T:滤芯阻塞检测器

尺寸 8 8

螺纹的种类 - Rc

接管口径 04 1/2

附属品 B 托架

自动排水规格 D N.O.(常开)无加压时冷凝水排出

橡胶材质 - 标准

使用流体 - 标准

冷凝水导管 - -

流动方向 - 流动方向:左→右

带压差开关,阻塞检测器 T 带阻塞检测器

润滑油 - 标准

订制规格 - 标准

注意事项

1）过滤器要用于压力没有脉动的场合。

2）用压差表测定过滤器两端压降，当压降大于0.1MPa时，应更换过滤元件。

3）应垂直安装。从观察窗能看见液面时，应打开手动排水阀放水。

4）使用自动排水器时，排水管外径使用10mm、长度应小于5m。
