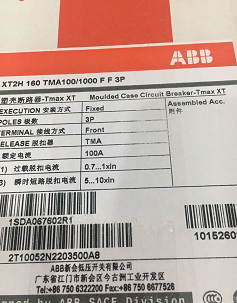

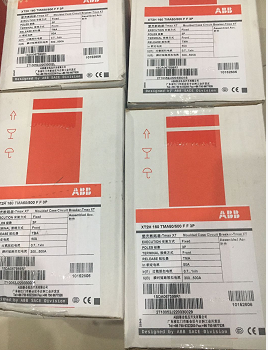

瑞士ABB塑壳断路器XT2H160 TMA100/1000FF3PA

瑞士ABB塑壳断路器XT2H160 TMA100/1000FF3PA

介绍：

3VF 断路器主要用于室内，非恶劣的环境中

(例如：灰尘、腐蚀性蒸汽和气体等)。

在有尘埃和潮湿的房间里安装使用时，必须

提供适当的密封区域(外壳、柜子等)。

允许的环境温度和相关的额定电流在“技术

参数”中给出(见40 页)。

防护等级

断路器IP 30

带正面直接旋转驱动机构IP 54

带门耦合旋转驱动机构IP 65

带电动机驱动/ 线圈

操作机构IP 20

带插入式插座底板IP 20

结构

3VF 断路器的扳动手柄的三个位置及其侧面

的指示窗表示断路器的工作状态(见图2、图3)。

当扳动手柄处于已脱扣位置，说明断路器的

脱扣是由过载、短路、分励或欠电压引起的，或

按下TEST 按钮引起的。

本断路器可垂直安装（即竖装），亦可水平安装（即横装）。

本断路器具有隔离功能，其相应的符号为：。

断路器符合IEC60947-2、GB14048.2标准。

本断路器获国家性产品

工作环境:

断路器可在周围空气温度为-5℃～+40℃条件下运行（大于+40℃至+60℃降容使用）；

海拔及2000m以下；

安装地点的空气相对湿度在高温度为+40℃时不过50％，在较温度下可以有较高的相对湿度，例

如:20℃时达90％。对由于温度变化偶尔产生的凝露应采取特殊措施；

污染等级为3级；

断路器主电路及欠电压脱扣器安装类别为Ⅲ，其余辅助电路、控制电路安装类别为II；

断路器适用于电磁环境A；

断路器能耐受潮湿空气、盐雾、油雾、霉菌、核工业环境的影响；

断路器安装的倾斜度为±22.5°；

瑞士ABB塑壳断路器XT2H160 TMA100/1000FF3PA
