德国FESTO球阀QHS-QS-6，中文安装手册

德国FESTO球阀QHS-QS-6，中文安装手册

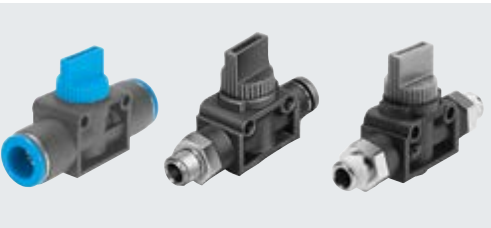

球阀

QHS-QS-6

153485

截止阀，手动

管式安装，可旋入，穿板式接头

派生型：双侧螺纹，双侧快插接头，螺纹/快插接头

1．流体阻力小，全通径的FESTO球阀基本没有流阻。

2．结构简单、体积小、重量轻。

3．紧密。它有两个密封面，而且FESTO球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

• 阀功能

• 两位两通双螺线管


• 气接口，气口 1

• QS-6


• 气接口，气口 2

• QS-6


• 驱动方式

• 手册


• 安装方式

• 通过锁紧螺母


• 标准标称流量

• 528 l/min


• 公称通径

• 4 mm


• 工作压力

• -1 bar ... 10 bar


• 环境温度

• 0 °C ... 60 °C


• 工作介质

• 压缩空气，符合 ISO 8573-1:2010 [7:-:-]


• 密封原理

• 软密封


• 设计

• 球阀


• 符号

• 00991458


• 工作和先导介质说明

• 可用润滑介质工作（之后须一直润滑介质工作）


• 产品重量

• 16.5 g


• 材料说明

• RoHS 合规
