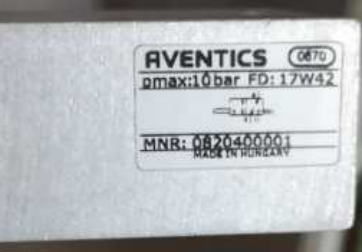

安沃驰AVENTICS机械式空气开关0820400001

安沃驰AVENTICS机械式空气开关0820400001

特点

- 开关压力范围 -0,9 ... 0, -0,9 ... 3, 0,2 ... 16 bar

- 机械式

- 波纹管，受弹簧张力，可调节

- 电子连接 多芯插头, ISO 4400, A型

- 压缩空气连接 内螺纹, G 1/4, 带O形环的法兰, Ø 5x1,5

结构特点 机械式

外壳 铝材

密封件材料 丙烯树胶

防护等级 IP65

接口尺寸 ISO 4400, A型

类型 多芯插头

压缩空气连接 Ø 5x1,5

压缩空气接口型号

带O形环的法兰

技术信息

类型　 机械式

功能　 更换器(机械)

安装位置　 任意

工作压力范围　 See table

环境温度　 -20 ... 80 °C

介质温度范围　 -10 ... 80 °C

介质　 压缩空气

测量尺寸　 相对压力

开关元件　 微型开关(输入/输出)

压 保 险　 80 bar

工作频率　 1,5 Hz

冲击阻力 max.　 15 g

振动阻力　 10　g (60 - 500 Hz)

重复精度按%（相对于终值）　 ± 1 %

开关点　 可调节的

滞环　 压力切换误差

工作电压DC, 12 ... 30 V DC

工作电压 AC, 12 ... 250 V AC

固定方式　 通过直通孔

防护等级　 IP65

电子连接　 多芯插头, ISO 4400, A型

重量　

0,16 kg

压力上升时的开关功能：接触点从1－2转换到1－3。压力下降时的开关功能：接触点从1－3转换到1－2。

注意：过高的电流会导致触点损坏。电感负载或电容负载必须配备相应的火花熄灭装置！

微型开关支配镀银触点。

选择插拔连接器时请注意 PIN 引脚分配。
