6014型直动式电磁阀可单个或组合安

装，适用于多种介质。标准供货具有多种阀

体材质，也适用于工艺真空。

连接口

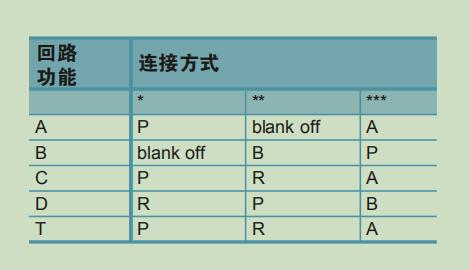

图中标有*、**或***处，连接口根据上表

标注。回路功能A或B中不用的接口用堵头或

螺帽封堵。

底板安装

用作其它回路功能

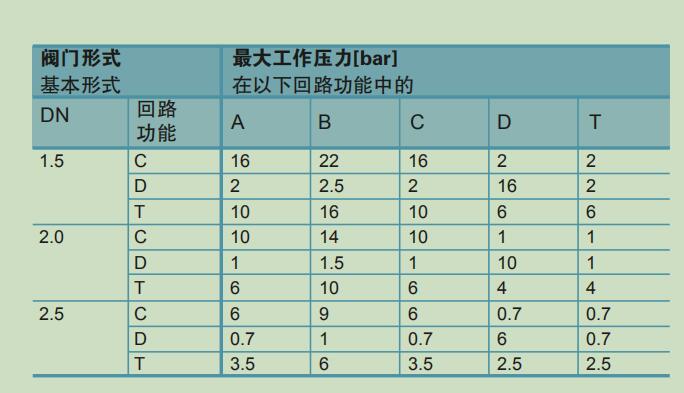

回路功能C、D和T的阀门装有不同的弹簧。如用作其它回路功能，

其允许工作压力会发生变化（参见上表）。

阀门订货表（其它形式可按需提供）

黄铜阀体，螺纹接口，FPM密封，不带电缆插座

底板安装时，请注意允许的负载周期

（5W式连续工作，8W式60%间歇工

作）。底板的压力口标有P（R），输出口

标有A（B）。只有相同功能的口才能连接

在一起。

如工作压力与标签上相符，6013型两

位两通阀可以与6014型回路功能C（不是

D或T！）的两位三通阀安装在同一底板上

。在考虑了阀门功能的前提下，该底板也

可扩展。用连接压力口P（R）的O形连接

夹可以将几个底板连接在一起。

注意！必须用盖板（参见附件）封堵

未用的、敞开的阀门接口。

阀门订货表

不锈钢阀体，螺纹接口，FPM密封，不带电缆插座

尺寸[mm]

形式  A B C

螺纹接口 G 1/8 32 20.8

不带手动开关 G 1/4 46 26.8

螺纹接口 G 1/8 32 20.8

带手动开关 G 1/4 46 26.8

底板连接 – 32 14.3
