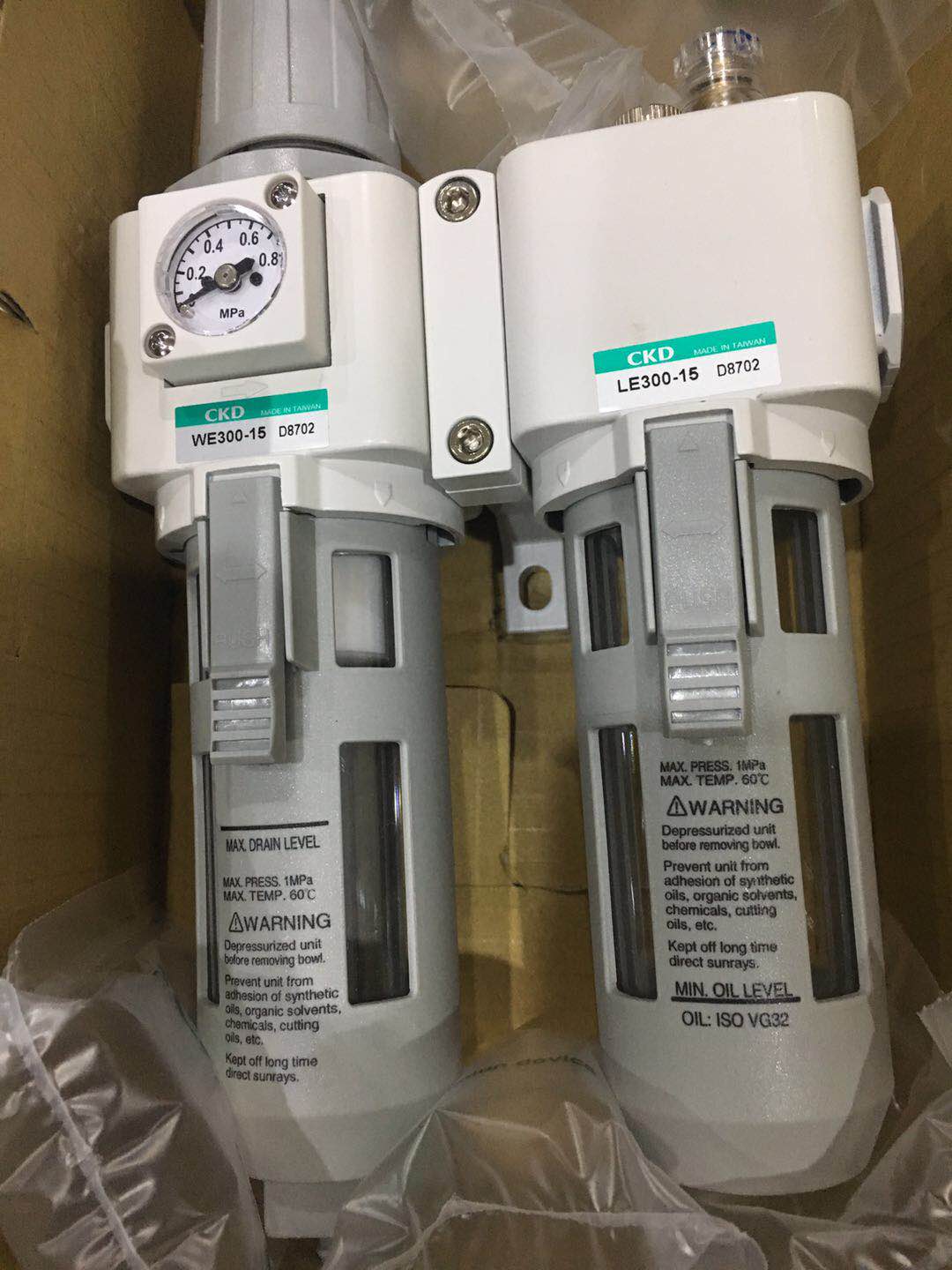

CKD气源处理件WE300-15，LE300-15有图片

CKD气源处理件WE300-15，LE300-15有图片

产品特点

1.具有体积小、重量轻、xn好、使用方便、外形美观等特点；

2.采用模块式联接、可单独或组合使用，安装方便，方形压力表采用内嵌式结构，节省安装时间；

3.排水部分有手动排水和新型快插式无压力排水及自动排水三种形式可供选择；

4.减压阀调压精度高，流量、压力特性好，使用寿命长，调节手轮调整灵活、平稳，具有自锁功能，适用于震动场合；

5.油雾器采用新型油量调节机构，可实现不停气加油，内置流量传感器，因此起雾流量，油雾颗粒细，传输距离远。

F.R.L组合是由过滤器、减压阀及油雾气一体化组成的。

构成元件WE300 WE400油雾器LE300 LE400

使用流体压缩空气

高使用压力 MPa 0.99（注1、注2）

耐压力 MPa 1.5

使用温度范围 560（但是，不得冻结）

过滤度m 5

设定压力范围 MPa 0.050.85 0.10.85

配管口径M5 Rc1/8、Rc1/产品重量 kg 0.2 0.3

型号 EAC1000/EAC2000 EAC3000 EAC4000 EAC5000

 使用压力     Mpa 1.0

 允许耐压力       Mpa 1.5

 使用温度        ℃ 0~60

 过滤精度        μm 5或40

 设定压力范围     Mpa 0.05~0.85

 少滴液流量 m3/min(ANR) 0.015 0.03 0.065 0.19

 溢流压力        Mpa 设定压力+0.05

 储油量          ml 20 85 170 -

 废水储存容量    ml 12 45 80 -

 使用油 1级涡轮机油(ISO VG 32) (不可使用锭子油)

 接管螺纹         G 1/8、1/4 1/4、3/8、1/2 3/8、1/2(3/4为变径接头使用 3/4、1

 注意事项 注：1、确认系统内没有承受压力之后，再装卸杯子、杯子护罩；

    2、少滴液流量是指在设定压力为0.5MPa的基础上，每分钟5滴涡轮油的滴液流量

SCA2-FA-50B-30

4KB219-00 220V

AB31-02-5-E-AC220V

PV5G-8-FIG-D-3

PV5G-8-FG-D-3

SSD2-L-63-50-N

SCA2-00-40B-100

4F310E-10-TP-X-AC24V

SCA2-TA-40B-100

4KB220-08-DC24V

STL-BP-16-75-F

PSW-V01

4KB219-00-DC24V

1126-12C-Y

1126-12C

1138-6C-FMG

1126-16C-E

1137-3C-FMG

PPD3-R10P-6HD

R1100-8-T8
